蝶形螺母使用全指南：从进场验收到拆模周转

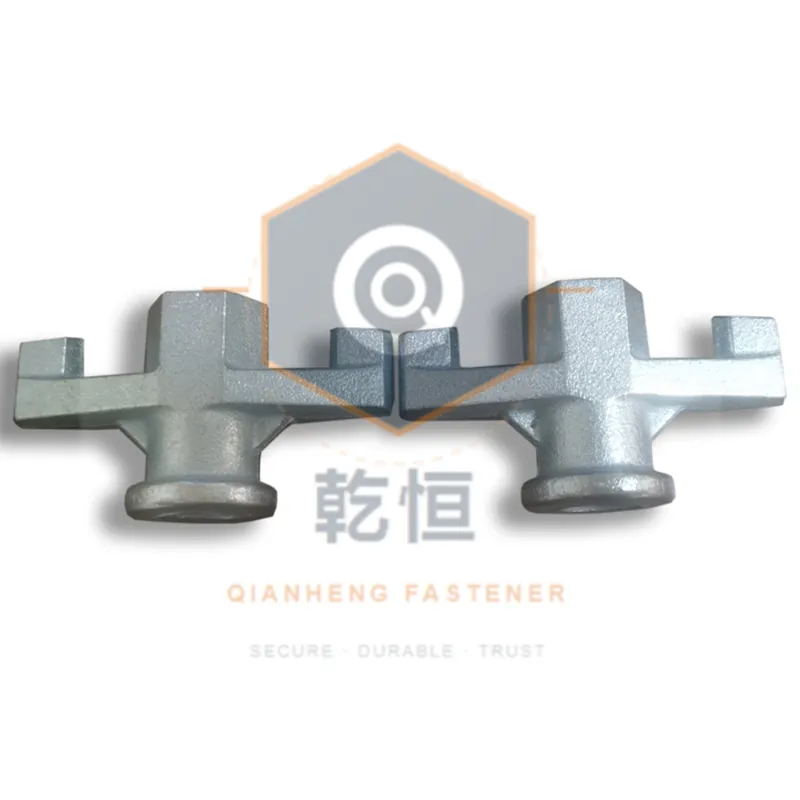

邯郸市永年区乾恒紧固件有限公司 2008 年成立，18 年专注建筑模板紧固件，蝶形螺母是常备现货的核心配件之一：规格 M12/M14/M16，材质 Q235 / 45# 碳钢，锻造成型，抗拉强度 400–600 MPa（GB/T 3098.1）。厂区 5000㎡，日产各类模板配件 10 万套+，常备库存 300 吨+，ISO9001/14001/45001 三体系认证，可提供第三方权威机构材质检测报告，支持工地送检与监理验收。

这篇指南不讲概念，按工地上真实的动作顺序走一遍：货车到场怎么验、上墙之前核对什么、拧几圈算到位、哪些做法会把螺杆和螺母一起拧废、拆下来怎么保养才能接着周转、以及用量和全周期成本怎么算。

一句话说清：蝶形螺母管的是哪一道工序

对拉螺杆穿过两侧模板，负责把混凝土侧压力拉住；蝶形螺母负责把这股拉力交给背楞。它拧在螺杆端部，压住山型卡（或方垫板），把背楞夹紧在模板外侧，是模板体系锁紧环节的最后一道手。

两侧翼片是它和普通螺母最大的区别：翼片给了手指足够的着力面，工人不用扳手就能快速带紧，收尾时用短撬棍补一点力就能锁死。拆模时同样是徒手或短杆操作，省掉了找扳手、套筒的时间。大面积楼层的对拉点动辄上千个，单点省下来的几十秒，累积到一层就是几个工时。

和另外两种常见螺母的分工要分清：圆盘螺母底部带圆盘，直接压在木方背楞上，接触面积大、抗压陷；蝶形组合螺母把蝶形螺母和垫片（有时带球面垫）做在一起，减少散件丢失，适合配件管理吃力的项目；蝶形螺母的优势在拆装效率，通常和山型卡配合，卡口夹住背楞形成可靠传力。三种件都拧在同一根螺杆上，但传力路径不同，不能随手替换，具体差别见蝶形螺母与圆盘螺母对比。

一个常见误解：蝶形螺母拧得越紧就越安全。实际恰恰相反，螺纹的承载力靠旋合长度和贴合面传递，靠蛮力加力只会让翼片先变形、螺纹先磨损。后面的第四节会给出可执行的到位判定标准。

一、进场验收：验什么、怎么验、不合格怎么判

1.1 先核对规格标识与批次

货到场别急着签字卸车，先按送货单核三件事：规格是不是下单的 M12/M14/M16、材质是不是约定的 Q235 或 45#、数量和批次对不对得上。同一批货里混进别的规格，是验收环节最常见也最耽误事的疏漏——M14 螺母往 M16 螺杆上套，手拧两圈就卡死，硬拧下去螺纹和螺母一起废。

抽 5~10 只，用卡尺量螺纹大径，再用同规格螺杆试拧。整批里发现 1 只规格不对，就要整批分拣，不能按抽检比例放过。规格怎么配、什么墙厚用多长杆，可参考蝶形螺母选型与规格说明。

1.2 再看外观与成型工艺

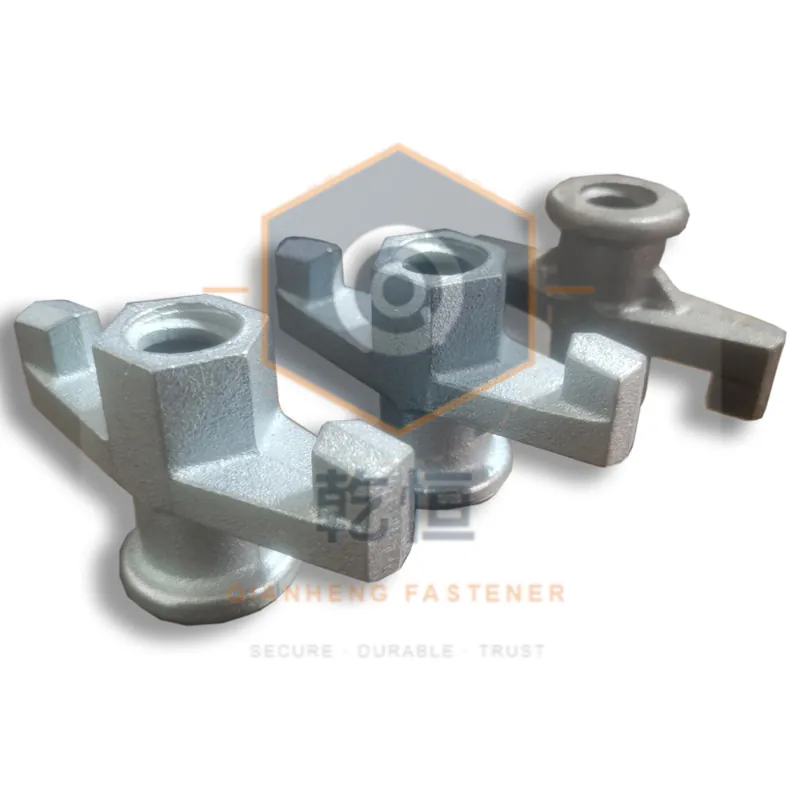

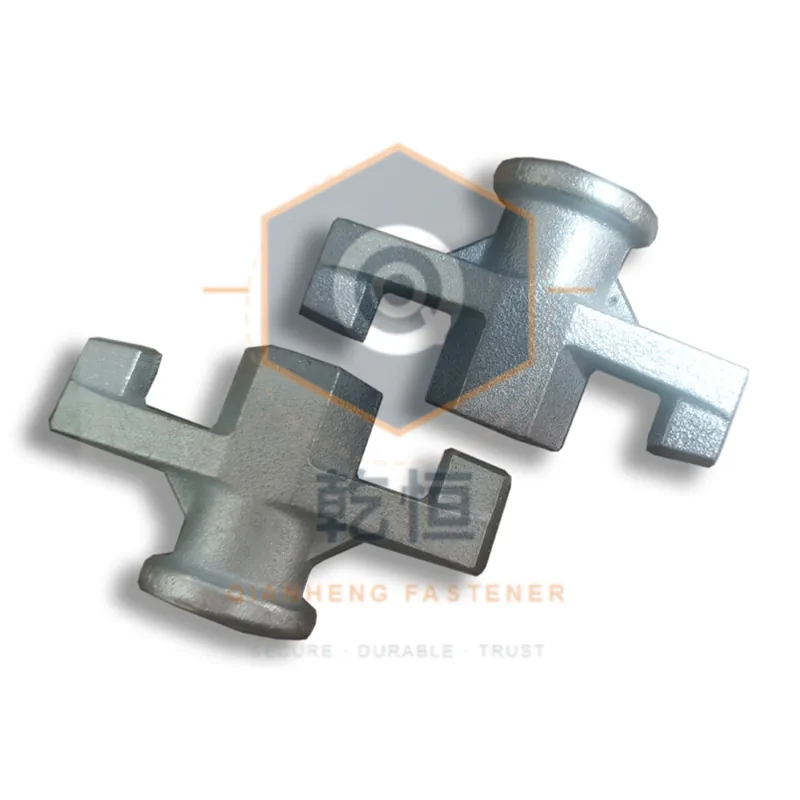

锻造成型的蝶形螺母重点看三处：翼片根部、翼片边缘、螺纹口。合格件翼片与本体之间是圆滑过渡的锻造流线，不是一道生硬的折角，翼片厚度均匀，没有缺肉、夹层、氧化皮压入；螺纹口无磕碰毛刺，丝扣完整不断牙。

焊接件或铸造件在翼片根部常留下焊渣、气孔、分型毛刺，这种件在工地上一旦用撬棍加力，最先出问题的就是翼片根部。表面处理（发黑、镀锌或防锈漆）应均匀，无露底、无成片锈斑；雨季到货的编织袋内若明显有水汽，拆开摊晾后再入库。

1.3 拧一遍比看十遍有用

验收最直接的一招是试拧：取同规格对拉螺杆，把样品螺母从螺杆一头手拧到另一头。合格产品全程顺畅，不紧不卡，不会在中段突然变沉。拧到某一扣忽然卡住，说明牙型公差或螺纹加工有问题；螺母在螺杆上晃动明显，说明旋合间隙过大，受力后容易滑丝。这两种都要退货换货，别抱着「反正是临时用」的心态收下。

1.4 材质凭证与检测报告

常规工程用 Q235 碳钢即可；模板周转层数多、荷载大、需要反复拆装的部位选 45# 碳钢。材质靠肉眼分不出来，靠随货材质单。乾恒可提供第三方权威机构材质检测报告，支持工地送检、监理见证取样；进场时把报告编号、炉批号记进验收台账，日后有争议能对得上。

1.5 不合格判定口径（建议写进验收单）

检验项目	检验方法	合格标准	不合格处理
规格标识	卡尺量螺纹大径、对螺距	与送货单一致，批内无混规格	整批分规格，混装批次重新点数
外观与成型	目视翼片根部、边缘、螺纹口	无裂纹、无缺肉、无夹渣毛刺	有裂纹的直接剔除，不允许上墙
螺纹旋合	同规格螺杆手拧到底	全程手拧顺畅，无卡顿、无晃动	卡死或松旷的整批退换
材质凭证	查随货材质单、检测报告	牌号、炉批号可追溯	无凭证先隔离，待补资料后使用
表面处理	目视、手摸	涂层均匀、无露底、无成片锈	轻微浮锈现场处理后使用并记录
数量包装	点数、分箱核对	与送货单一致，按规格分装	缺件补发，散混的先分拣再入库

判定口径提前定死，比事后扯皮省事：出现翼片裂纹、螺纹滑丝崩牙、试拧卡死的，整批分拣退货；出现混规格的，全数分规格并复核已上墙部分；出现轻微毛刺、浮锈的，可现场处理后使用，但要记录数量并在验收单上注明。

二、使用前准备：规格核对、配套件清点、工具清单

2.1 规格核对三步法

1. 量大径：卡尺量对拉螺杆螺纹外径，M12 约 12mm、M14 约 14mm、M16 约 16mm。量出来在两者之间，多半是螺纹磨损或加工超差，先别配螺母。
2. 对螺距：公制粗牙 M12 螺距 1.75、M14 螺距 2.0、M16 螺距 2.0。螺距不对，螺母拧不进，硬拧就是毁牙。
3. 试配套：螺母在手上从头拧到尾，确认顺滑到底。搭配关系记牢：D15 对拉螺杆配 M14 或 M16 蝶形螺母，D20 螺杆配 M20 蝶形螺母；M20 属非标规格，按图纸排产。

还有一个隐性坑：不同厂家螺杆的牙型公差有差异。螺杆用 A 厂、螺母买 B 厂，单看规格都对，装上去却拧不动。这类问题在抢工期时最要命，所以对拉螺杆和蝶形螺母尽量同厂配套，一次下单。

2.2 配套件清点（按单根螺杆核算）

部位	配件	单根螺杆用量	作用
端部锁紧	蝶形螺母	2 只（两端各 1 只）	把拉力传给山型卡，完成锁紧
传力件	山型卡	2 只	卡口夹持背楞，增大受力面积
垫板	方垫板	按方案（软质背楞必配）	分散压力，保护木方不被压溃
拉杆	对拉螺杆	1 根	承受混凝土侧压力
背楞	钢管 / 木方 / 铝梁	按模板方案	把集中力分摊到模板面

散件最怕几样混在一只编织袋里发到楼层，用到一半发现山型卡或方垫板少了。建议按「一套一袋」分装，按施工段发放，收工时按套回收、按套清点，丢失率能明显降下来。

2.3 工具与耗材清单

• 短撬棍或专用加力杆（长度控制在便于单手操作的范围内）
• 开口扳手或棘轮扳手（用于个别卡死件的处理，不作日常加力工具）
• 钢丝刷、棉纱：清理丝扣上凝固的灰浆和砂粒
• 防锈油或废机油一小桶，配刷子，拆下即涂
• 小锤：敲击检查用，不能当锁紧工具
• 钢卷尺、卡尺、通止规（有条件时带）
• 记号笔：复紧标记；周转箱：按规格分装

三、标准操作步骤：八步锁紧法

1. 清丝扣：用钢丝刷顺牙清理螺杆端部，再拿棉纱擦一遍。丝扣带着砂粒硬拧，等于用砂轮磨螺纹，一次就能把配合面拉毛。
2. 穿杆定位：按方案位置穿对拉螺杆，两端同步穿出，外露长度基本一致。一端明显过长、一端几乎不出头，说明开孔偏位或螺杆长度选错，别用螺母硬凑。
3. 装山型卡或垫板：翼片方向统一朝外，方便加力也方便拆模；山型卡卡口卡住背楞，垫板与背楞面贴合，不要出现架空、斜压。
4. 手拧带扣：先手拧到贴住山型卡，至少带上 3 圈以上确认不吃牙。手拧就吃不上的件，直接换新的，别指望工具能救回来。
5. 对称交替加力：同一根螺杆两端分 2~3 次轮流加力，不要一端一次拧死。大面积施工按先中间后两边、先下后上的顺序推进，避免模板整体受力不均、局部先胀。
6. 加力到位：手感由轻到沉，山型卡压紧背楞、垫板与背楞之间看不到缝隙即到位。翼片出现明显翘曲，就是加力过头了，要换件。
7. 复核外露扣数：拧到位后螺杆端部外露 3~5 扣为宜。少于 3 扣说明旋合不足，超过 10 扣说明螺杆选长或背楞偏薄，两种情况都要回头查规格。
8. 浇筑前复紧并做标记：浇筑前 1~2 小时全区复紧一遍，洒水、木方受潮压缩后重点复查。复紧过的螺母用记号笔打点，班组交接时一眼能看出哪几个还没查。

八步里最容易被跳掉的是第 1 步和第 8 步。清理丝扣省的是 20 秒，赔的是整根螺杆的周转寿命；浇筑前复紧少走一趟，换来的可能是几十平方米的漏浆修补。这两步建议直接写进班组交底。

四、关键控制点：参数怎么定

4.1 旋合长度与外露扣数

蝶形螺母的承载力靠螺纹旋合传递，旋合太短就变成几扣牙扛下全部拉力，受力集中、牙面压溃、滑丝几乎同时发生。控制线：螺母内螺纹吃满螺杆，端部外露 3~5 扣。外露扣数是现场最容易看、也最有效的检查项，一根螺杆两端各看一眼，两秒钟就能判断。

4.2 加力方式与到位判定

手拧带紧，再用短撬棍补 1/4~1/2 圈，是工地最稳妥的做法。禁止两个动作：用锤子砸翼片、套加长钢管死拧。到位判定看三条——山型卡压紧背楞、垫板与背楞无可见缝隙、翼片无翘曲变形。三条都满足，就不必再加力。

4.3 布置间距与加密部位

对拉螺杆间距按模板计算书定，常见 400~600mm 一档；墙端、柱角、梁侧、洞口边、截面变化处要加密。蝶形螺母的用量按螺杆数量乘 2（两端各一只）计算，方案里要求单向锁紧或加设临时拉结的位置，按方案另行补量，不要用「一根杆两只螺母」的粗算直接套所有部位。

4.4 与混凝土侧压力相关的施工条件

侧压力随浇筑速度、浇筑高度、气温变化。分层浇筑的每层厚度、浇筑速度要按方案控制；高温时段混凝土初凝快，侧压力上升也快，复紧节点要提前。另外两个细节经常被忽视：泵管出料冲击模板、振捣棒直接顶在螺杆上，都会让已经拧紧的螺母松动。

4.5 复紧节奏与检查点

三道检查不能省：浇筑前全面复紧、浇筑中随浇随看、浇筑后不动作。振捣完成后沿墙走一遍，发现螺母周围漏浆、垫板下沉、山型卡偏斜，立即处理。下面这张表把关键项目的常规取值和超限风险放一起对照。

控制项目	常规取值	超限后的风险
螺纹旋合	吃满螺母，端部外露 3~5 扣	旋合不足则牙面压溃、浇筑中滑丝脱扣
加力方式	手拧 + 短撬棍补 1/4~1/2 圈	锤击或加长杆死拧导致翼片根部开裂、螺纹拉毛
到位判定	山型卡压紧、垫板无缝隙、翼片无翘曲	加力过头使翼片变形，下一轮无法正常拆装
螺杆间距	常见 400~600mm，按计算书定	间距过大导致背楞挠曲、胀模、墙面超差
加密部位	墙端、柱角、梁侧、洞口边加密	薄弱部位先爆模，修补成本远高于加密配件
复紧节点	浇筑前 1~2 小时全面复紧	木方压缩回弹造成缝隙，漏浆、蜂窝、错台

五、现场常见错误与后果

1. 用锤子砸翼片加力。出现原因：赶工，手边只有锤子。后果：翼片根部受冲击产生裂纹甚至直接折断，螺母当场报废；碎块飞溅还有伤人的风险。避免办法：每个作业面配 2~3 根短撬棍，把「不许敲」写进交底。
2. 旋合不足就浇筑。出现原因：只想「先带上别掉了」，打算浇筑前统一复紧，结果忘了。后果：只有几扣牙承力，浇筑后滑丝、脱扣，模板外鼓，严重时要凿除重做。避免办法：外露 3~5 扣作为上墙前的强制检查项，未达标不准进入下道工序。
3. 不同厂家的螺杆和螺母凑着用。出现原因：现场材料串场，哪袋先用哪袋。后果：牙型公差不同，拧到一半卡死，既拆不动也拧不紧，只能现场切杆。避免办法：螺杆、螺母、山型卡同厂配套采购，按套分装发放。
4. 规格混装。出现原因：M14 和 M16 外形接近，拆下来随手收进同一个箱子。后果：下一层工人拿错规格，强行拧入后螺杆端部螺纹被啃坏，整根螺杆提前报废。避免办法：周转箱按规格分色标记，回收时按箱清点。
5. 浇筑后不复紧。出现原因：认为拧过一遍就够了。后果：木方压缩、垫板下沉、模板微涨，缝隙回弹导致漏浆、错台，拆模后墙面需要大面积修补。避免办法：把复紧列进浇筑前的工序验收，用记号笔标记已复紧点位。
6. 拆模用大锤硬砸。出现原因：灰浆把螺纹黏死了，或者螺母本身已经锈住。后果：翼片折断、螺杆端部弯曲，拆下来的件只能报废，周转次数断崖式下降。避免办法：拆模前先松半圈卸力，卡死件用扳手或撬棍，实在咬死就切杆保模板，不要砸。
7. 拆下不清理直接堆一堆。出现原因：拆模是收尾工序，没人管。后果：水泥浆在螺纹沟槽里硬化，下一次上场前要花几分钟凿；堆在一起还容易混规格、掉件。避免办法：拆下即用钢丝刷清理、薄涂防锈油，进箱分规格存放。
8. 用比螺杆等级低的杂牌螺母替代。出现原因：原配套件丢失，临时去市场补。后果：翼片薄、螺纹短、材质不达标，看似装上去了，受力时先坏的就是它。避免办法：按用量预留 3%~5% 备损，缺件时从同批配套件里补，不要临时凑。

错误做法	为什么会错	直接后果	规避办法
锤击翼片加力	赶工、手边没合适工具	翼片根部开裂折断，报废且伤人	作业面配短撬棍，交底明确禁止
旋合不足即浇筑	想先带上、打算回头复紧	滑丝脱扣、胀模，需凿除返工	外露扣数与旋合长度列入工序检查
螺杆螺母混厂使用	材料串场，缺统一配套	拧不动、卡死，现场切杆	同厂配套采购、按套发料
规格混装回收	M14 与 M16 外形接近	下一层拿错件，螺纹被啃坏	分色周转箱，按箱点数
浇筑后不复紧	误以为拧一遍就够	漏浆、错台，墙面大面积修补	复紧列进浇筑前验收，做标记
拆模锤砸硬撬	螺纹被灰浆黏死或锈死	翼片折断、螺杆弯曲，件报废	先松半圈卸力，卡死件用扳手处理
拆下不清理不涂油	收尾工序无人负责	锈死、混规格，周转次数骤降	拆下即清理涂油，分规格入箱
临时补杂牌件	配套件丢失，就近采购	受力时先坏，连带影响整片模板	按用量预留 3%~5% 备损

六、质量判别与现场简易检测法

6.1 目视四看

一看翼片根部过渡是否圆滑、有没有细裂纹；二看翼片厚度是否均匀、边缘有没有缺肉；三看螺纹口是否完整、有没有磕碰翻边；四看表面处理是否均匀、有没有露底和成片锈斑。这四看不需要工具，收货、上墙前各看一遍，能挡掉大部分明显不合格件。

6.2 试拧法（最实用）

取同规格对拉螺杆，螺母从一端手拧到另一端。合格件全程顺滑、松紧一致；不合格件要么中段卡死，要么整体松旷晃动。同一批抽 5~10 只，只要有一只异常，就把抽检比例提高一倍。

6.3 小锤敲击法

用小手锤轻敲螺母本体，声音清脆、有回弹感说明材质致密、内部无明显缺陷；声音发闷、发哑，可能是铸造缺陷、夹渣或材料疏松。敲击部位选本体，不要敲翼片薄处，避免人为造成损伤。这一手法只作筛选参考，不作为材质判定依据。

6.4 卡尺抽量法

同一批抽 5~10 只，量三处：螺纹大径、翼片厚度、螺母总高。尺寸一致性差，说明加工设备或模具不稳定，这种批次的螺纹配合往往也会时紧时松。量出的数据记在验收单上，和材质单一起归档。

6.5 加力试验（谨慎使用）

取 1~2 只样品装在螺杆上，用手拧紧后加短杆逐步加力。合格件表现为翼片先产生可见的弹性变形、螺纹仍然咬合良好；如果翼片在正常加力范围内就脆断或根部开裂，说明材质或成型工艺有问题，整批要重新评估。这类试验属于筛选手段，不能替代材质检测报告。

6.6 第三方送检与留样

材质、强度这类硬指标，靠现场手法判断不了。乾恒可提供第三方权威机构材质检测报告，支持工地送检、监理见证取样。进场时建议每批留样 3~5 只，编号归档，写清规格、材质、进场日期、对应楼层，后续出现滑丝、断裂之类争议，可以直接比对留样。更多采购端的问题见模板配件采购常见问答。

七、拆模、周转与保养：怎么让它用得久

7.1 拆模顺序

正确顺序是：先松螺母卸力，再拆背楞和山型卡，最后拆模板。反过来的做法是先撬模板，靠模板把螺杆和螺母一起带走，结果就是螺杆弯曲、螺母翼片被别断。松螺母时先松半圈让力卸掉，再整圈拧出，手上会明显轻松。

7.2 拆螺母的手法

优先徒手或短撬棍，遇到咬死的情况用扳手卡住螺母本体加力，不要砸翼片。螺纹被灰浆黏住的，先泼一点水润湿，让浆皮软化再拧；硬来只会把螺纹拉毛，把能周转的件变成一次性件。

7.3 拆下即清理、即防锈

落地就清理：钢丝刷顺牙刷掉浆渣，棉纱擦净，薄涂一层防锈油或废机油。这一个动作花不到半分钟，换来的是下一层上场时不用凿、不用换。雨季、地下室和临水部位尤其要做。

7.4 存放与分规格

按规格分箱、箱外标注，离地放在木托盘上，库房通风防雨，不要和酸碱材料堆一起。散堆在地上的件最容易混规格、也最容易踩坏螺纹。

7.5 报废判定

出现下面任意一种，直接报废，不要留在周转箱里：翼片根部有裂纹或曾经受力变形；螺纹滑丝、崩牙、手拧明显松旷；锈蚀起皮、螺纹沟槽蚀损；多次加力后翼片永久翘曲。淘汰件当场挑出来单独放，避免混回周转池。

7.6 周转次数与台账

清理、涂油、分规格存放到位，蝶形螺母跟着螺杆体系周转 20 次以上是常见水平；做成本测算建议按 8 次保守核算，账更稳。每层周转前花 30 秒抽检，看翼片、试拧两扣，比拆模时才发现问题更省事。建议按施工段建一张周转台账，记录发放数、回收数、报废数，丢失率高的班组一眼就能看出来。

八、成本与用量核算：算的是全周期的账

8.1 用量怎么估

蝶形螺母用量 = 对拉螺杆数量 × 2（两端各一只）+ 备损。备损按 3%~5% 取，配件管理弱的项目按上限。举例：某层 1000 根对拉螺杆，理论用量 2000 只，加 3%~5% 备损后下单 2060~2100 只比较稳妥。竖向构件多、转角多、洞口多的楼层，备损要往上靠。

8.2 全周期成本的四块

• 采购成本：按规格、材质、数量报价，单价随材质（Q235 或 45#）、规格和数量浮动，具体面议。
• 周转摊薄：能周转 8 次和能周转 20 次，单次使用成本差距很明显。清理保养的人力其实就是最便宜的降本手段。
• 丢失与报废：散件丢失、混规格挑不出来、锈死报废，这三项加起来往往超过采购差价。
• 返工成本：滑丝、胀模、漏浆、错台，一次修补的人工和材料，够买好几批螺母。这部分不算进前期报价，但会实实在在落在项目账上。

8.3 决定周转次数的四个变量

加力是否过头、拆下是否清理涂油、是否按规格分箱、拆模手法是否粗暴——这四个变量跟产品质量无关，全部取决于现场管理。同样的件，管得细的班组用二十次还在用，管得粗的三次就报废。

8.4 备货节奏

常规 M12/M14/M16 规格现货 3 天内发货；非标规格、非标材质按图纸排产，定制周期 7~15 天。高层、多工序交叉的项目建议按施工段提前下单，留出运输和进场验收的时间，别等模板上了墙才想起螺母不够。乾恒常备库存 300 吨+，常规规格可随时拼单发货。

九、FAQ：采购与施工高频问答

Q1：蝶形螺母和圆盘螺母有什么区别，能互换吗？
A：不能直接互换。两者都拧在对拉螺杆端部，但传力方式不同：蝶形螺母靠翼片手拧加力，通常配合山型卡把背楞夹紧；圆盘螺母底部带圆盘，直接压在木方背楞上。选型要按背楞形式和方案定，混用会出现接触面不贴合、木方局部被压溃。

Q2：D15 螺杆到底配 M14 还是 M16 蝶形螺母？
A：以螺杆实际螺纹为准，先量螺纹大径再对螺距，M14 和 M16 不能混用。D15 对拉螺杆常见配 M14 或 M16 蝶形螺母；D20 螺杆配 M20 蝶形螺母，M20 属非标规格，按图纸排产。

Q3：蝶形螺母用手拧得紧吗，要不要加力杆？
A：手拧可以带到贴合，最后用短撬棍补 1/4 到 1/2 圈即可达到锁紧要求。不要套加长钢管死拧，也不要用锤子砸翼片，这两种做法先伤螺母再伤螺杆。

Q4：怎么判断蝶形螺母拧到位了？
A：看三个信号：山型卡已经压紧背楞、垫板与背楞之间看不到缝隙、翼片没有翘曲变形。同时螺杆端部外露 3 到 5 扣，说明螺纹旋合长度足够。

Q5：蝶形螺母选 Q235 还是 45# 碳钢？
A：常规楼层、周转层数不多的部位 Q235 够用；高周转、大荷载、反复拆装的部位选 45# 碳钢。两种材质都是锻造成型，抗拉强度区间 400 到 600 MPa。

Q6：蝶形螺母能周转多少次？
A：清理干净、薄涂防锈油、按规格分箱存放做到位，跟着螺杆体系周转 20 次以上是常见水平；做成本测算建议按 8 次保守核算，账更稳。

Q7：现货多久发货，非标定制要多久？
A：常规 M12/M14/M16 规格现货 3 天内发货；非标规格、非标材质按图纸排产，定制周期 7 到 15 天。抢工期的项目建议按施工段提前下单。

Q8：蝶形螺母的材质怎么验，能提供检测报告吗？
A：可提供第三方权威机构材质检测报告，支持工地送检、监理见证取样。进场时建议每批留样 3 到 5 只并编号归档，后续出现争议可以直接比对。想知道它和其他锁紧件的区别，可看什么是蝶形螺母和对拉螺杆施工要点。

十、下一步：三步落地建议

1. 把参数报清楚：螺杆规格与螺距、所需螺母规格、单批数量、背楞形式（木方还是钢管）、是否需要垫板，一次说全，配错规格的概率会大幅下降。
2. 先拿样试配套：支持免费寄样，用自己的螺杆试拧一遍，确认牙型匹配、翼片受力正常，再批量下单。
3. 锁定同厂配套与备货节奏：螺杆、螺母、山型卡、垫板一次配齐，按施工段分批到货，避免现场串料和临时凑件。

规格拿不准、现场已经出现滑丝或拧不动的情况，直接把螺杆直径、螺距和现场照片发过来，我们帮着判断。咨询电话 18942602221（微信同号，联系人王迪），备用电话 17332009155。
