蝶形组合螺母使用全指南：底座一体式锁紧件实操

邯郸市永年区乾恒紧固件有限公司 2008 年建厂，18 年只做建筑模板紧固件这一类产品，蝶形组合螺母是其中出货量排在前面的常规件。厂区 5000㎡，数控车床、滚丝机全套设备，日产各类模板配件 10 万套以上，常备库存 300 吨以上，ISO9001/14001/45001 三体系认证，可提供第三方权威机构材质检测报告，支持工地送检和监理验收。这篇指南不讲概念，只讲一件事：蝶形组合螺母从进场到报废，每一步该怎么做、做到什么程度算合格、做错了会付出什么代价。

蝶形组合螺母一句话说清：一体件省掉的到底是什么

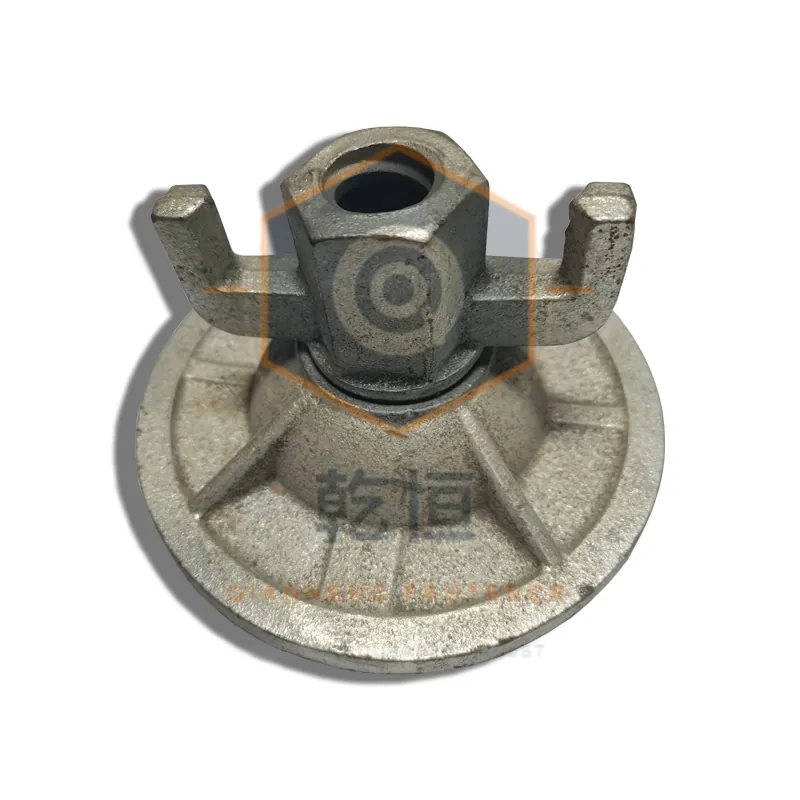

蝶形组合螺母就是蝶形螺母与底座做成一体的一件式锁紧件。它装在穿墙对拉螺杆的端部，把模板、方木、背楞这一叠东西夹紧在墙体两侧。传统做法是蝶形螺母、方垫板、平垫三件套，组合螺母用一件替掉这三件。

它带来的三个实际变化很具体：

• 承压面积变大：底座把螺母传递过来的集中力摊开，木方和模板局部不容易被压溃，拆模后墙面压痕浅、观感好。
• 装配动作变少：不用先找垫板、再对孔、再压住，抓起来直接拧，一面墙几百根累积起来的人工差非常可观。
• 散件丢失率下降：工地丢件基本发生在拆模环节，件数越少越好管，一件顶三件意味着丢失概率大幅下降。

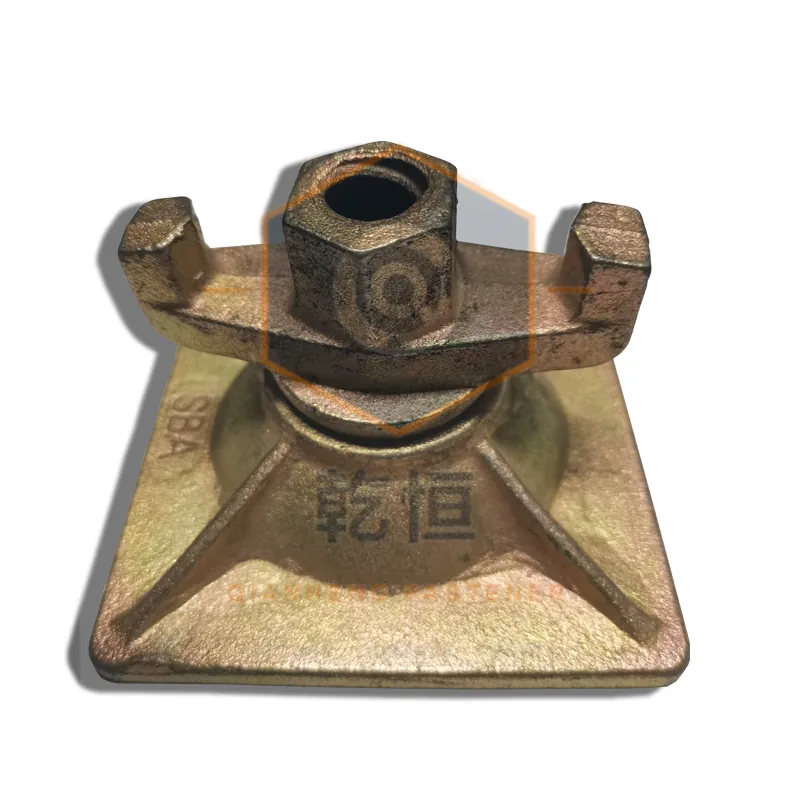

常用规格 M12、M14、M16，材质 Q235 或 45# 碳钢，抗拉强度按 GB/T 3098.1 为 400–600 MPa 区间，与 D15、D20 体系对拉螺杆配套。具体到某个项目的螺杆批次，螺距与牙型以实物试拧为准。完整参数见蝶形组合螺母产品页。

一、进场验收：验什么、怎么验、不合格怎么判

1. 先定抽检规则

每批到货按 5% 抽检，单批不少于 10 件；首次合作的厂家，或者换了材质、换了模具之后的首批货，抽检比例提到 20%，并且留样。抽检要留下三样东西：进货台账（批次号、材质、规格、数量、到货日期）、留样件（每个规格封袋存 3 件并标注日期）、材质检测报告复印件。没有这三样，后面出现质量争议时只能各说各话。

2. 五项必验

1. 螺纹通不通：拿同规格对拉螺杆从螺母一端拧进、另一端拧出，全程顺畅、没有涩点。拧不到底、中途卡顿的，整批判不合格。这一项用一分钟能筛掉大部分问题件。
2. 底座规不规整：看承压面平不平、外缘有没有卷边、中心孔与螺母本体是否同心。底座不平，压力就集中在一侧，木方局部压溃从这一步开始。
3. 蝶翼根部有没有裂纹：蝶翼与螺母本体的过渡圆角是应力集中点，裂纹、冷隔、夹渣多出现在这里。目视或用放大镜看，发现一条就整批加倍抽检。
4. 尺寸对不对：卡尺量底座外径、底座厚度、螺母总高，与留样或图纸比对；同批 10 件摆齐看高度差，高差过大说明加工一致性差，装配时会有紧有松。
5. 报告是不是本批：报告上的材质（Q235 或 45#）、炉批号、日期要和这批货对得上。对不上批次，先不要入库。

3. 不合格判定与处理

把判据写成验收单，现场按表执行，避免口头标准来回扯：

验收项	合格判据	不合格表现	处理方式
螺纹通过性	同规格螺杆全螺纹通拧顺畅	拧不到底、有明显卡涩	整批退回
蝶翼根部	无裂纹、冷隔、夹渣、飞边	存在裂纹或冷隔	单件剔除，同批抽检加倍，仍有问题整批退
底座状态	承压面平直，无卷边、无明显偏心	卷边、翘曲、偏心明显	该批转全检，问题件剔除
尺寸一致性	底座外径、厚度、总高与留样一致	负偏差明显、高低不齐	超差件拒收，核对模具与图纸
材质报告	材质、炉批号与到货批次一致	无报告或对不上批次	暂停入库，补齐材料后方可使用
表面处理	镀层或发黑均匀，无大面积锈斑	大面积浮锈、镀层剥落	视程度降级使用或退货

说明一条边界：外观、尺寸、螺纹通拧这三项现场能做，材质和力学性能现场做不了，交给第三方检测。我们可提供材质检测报告，工地要送检也配合。进场把报告留档，比事后解释省事得多。

二、使用前准备：规格核对、配套件清点、工具到位

1. 规格核对，两步就够

第一步量螺杆：卡尺量螺纹外径，螺距规量螺距，把实际数值记下来。第二步对号：M12、M14、M16 对应不同螺杆规格，D15、D20 体系按配套件号选。核对的动作就是拧一遍——手拧三圈不涩，再拧到底顺畅，说明配对。拧三圈就发涩的，不要抱着「拧熟了就好」的想法硬上。

混批是螺母咬死的第一大原因。同一面墙上的螺母如果来自两个厂家，螺纹公差不一样，会出现一半好拧、一半咬死。项目上务必同厂同批配套，蝶形螺母、圆盘螺母这类相近规格件也不要混着用。

2. 配套件清点

• 对拉螺杆：长度按墙厚定，两端各留三牙以上外露
• 背楞：方木、钢管或方钢，规格按模板方案
• 卡件与垫片：山型卡、碟形垫片按方案选，与组合螺母配套
• 穿墙套管：PVC 套管，孔径比螺杆外径大 2–4mm
• 锥形堵头、脱模剂、封边胶带
• 组合螺母：螺杆根数 × 2（两端各一个），另加 3%~5% 备用

3. 工具清单

蝶形专用扳手或开口、梅花扳手（对边规格要配螺母），棘轮套筒（大面积墙体提效明显），力矩扳手（清水墙、大体积墙体建议配），钢丝刷，锂基脂或二硫化钼润滑脂，卡尺，螺距规，小锤，记号漆或标签牌。少一样最后都会在现场变成返工理由，尤其是记号漆——大面积墙体漏拧全靠它才能被发现。

4. 班前交底讲三件事

一是拧紧顺序：从墙中间向两边、上下对称交替，分两轮。二是停手判据：底座贴实、木方压缩不明显、蝶翼不变形。三是谁负责复紧和划漆记录。这三件事不交底，后面所有质量问题都会归到一句「工人不知道拧成什么样算拧好」。

三、标准操作步骤：从穿杆到终拧的九步

1. 模板定位与钻孔：按方案放线，两侧模板的孔必须落在同一轴线上，孔中心偏差控制在 3mm 以内；孔径按 PVC 套管外径定，比螺杆外径大 2–4mm。斜孔不要凑合，斜孔上的螺母底座永远贴不平。
2. 清理螺纹：钢丝刷把螺杆和螺母螺纹上的水泥浆、砂粒刷干净，刷完在外露段涂一层薄油脂。这一步花三十秒，能省掉后面拆模时的半小时。
3. 穿杆：从一侧穿入，另一端外露长度等于底座厚度加背楞厚度加垫片厚度，再加三到五牙余量。宁长勿短，外露牙不足是最容易被忽视的强度短板。
4. 就位背楞：方木或钢管就位，山型卡或碟形垫片扣在背楞上，开口朝墙体，垫片与背楞接触面要贴合，不能只搭一个角。
5. 手拧预紧：蝶翼先用手指拧到底，让底座贴住垫片。手拧的同时就是一次自检，手感顺畅说明螺纹没问题，手感发涩就退下来查原因。
6. 对称初拧：从墙中间向两边、上下交替，分两轮。第一轮用大约一半的力把所有螺母拧一遍，第二轮再拧到位。顺序错了，木方会被顶偏，整块模板跟着跑位。
7. 终拧与停手判据：用扳手加力，到位信号是三个——底座大面完全贴合垫片与背楞、木方压缩肉眼不明显（拆模后压痕深度控制在 2mm 以内）、蝶翼没有发生塑性变形。三个都满足就停手，缺一个就继续调，不要靠「再加半圈」解决背楞不平的问题。
8. 浇筑前复紧：混凝土侧压力会把木方压实、模板轻微外移，预紧力会掉一截。浇筑前三十分钟左右按划漆标记复紧一遍，只紧不松。
9. 标记与看模：每根拧紧后在螺母或螺杆端头划漆，或挂标签牌。浇筑过程安排专人看模，发现局部鼓模、错台立即停浇、加固后再继续，不要抱着「浇完再说」的想法。

九步里最容易被省掉的是第八步复紧和第九步标记。这两步不花材料钱、只花人工，却直接决定墙体的垂直度和平整度，也是后期返工成本最大的一块。

四、关键控制点：参数怎么定，什么信号该停手

1. 螺杆规格决定螺母规格

选螺母的唯一依据是螺杆的螺纹规格，不是「看着差不多」。M12 的螺母拧不上 M14 的螺杆，硬拧的结果是两件一起报废。D15、D20 体系按配套件号对，不要跨体系硬凑。

2. 底座承压面积要与被压材料匹配

底座的作用是把螺母传来的集中力摊开。松木方弹性模量低、承压能力弱，需要更大的底座；钢背楞承压能力强，底座可以略小。匹配不匹配，看拆模后的木方：压痕深度在 2mm 以内算正常，明显凹坑或木方被压裂，就要考虑加大底座或加设垫板。

3. 紧固力矩的上限在哪里

力矩不是越大越安全。螺纹连接的预紧力一旦超过螺杆或螺母的许用值，螺纹先屈服，之后看着是拧紧了，实际承载力已经掉下来，浇筑时受到冲击就断。M12 与 M16、Q235 与 45# 的许用值都不一样，现场拍脑袋定数值不可靠。稳妥做法是让供方按材质和规格给出书面推荐力矩，现场用力矩扳手控制；没有书面值时，用标准长度扳手拧到上面那三个到位信号就停手，禁止用加长杆，更不许用锤子敲蝶翼。

4. 外露牙数

螺母拧紧后，螺杆端头至少要露出三牙完整螺纹。外露不足说明螺母吃在螺纹末端，参与受力的牙数少，局部剪切应力高。这个缺陷在浇筑前不容易判断「严重不严重」，但它确实是最常见的强度薄弱点，穿杆时按公式留够余量最省事。

5. 侧压力大，靠加密不靠猛拧

墙体胀模的根源是混凝土侧压力超过了对拉体系的承载能力。侧压力与浇筑速度、分层厚度、混凝土温度、坍落度都有关系。正确应对是减小分层厚度、放慢浇筑速度、按方案加密对拉螺杆，而不是把螺母拧得更死。拧得更死只增加螺纹屈服和螺杆断裂的风险，不增加体系承载力。

控制点	取值依据	现场落地做法	失控后果
螺母规格	对拉螺杆螺纹规格 / D15、D20 配套件号	进场做全螺纹通拧试验	拧不上或咬死，件件报废
底座承压	背楞材质与截面（松木需更大底座）	拆模后看木方压痕深度 ≤ 2mm	木方压溃、模板局部外移
紧固力矩	螺杆材质与螺纹规格的许用值	标准扳手 + 三个到位信号；有书面值则用力矩扳手	螺纹屈服、浇筑中螺杆断裂
外露牙数	不少于三牙完整螺纹	穿杆时按底座加背楞加垫片加余量留长	受力牙数不足，螺纹剪切失效
螺杆布点	侧压力计算与模板方案	侧压力大时加密布点、控制分层厚度	胀模、错台、爆模

五、现场常见错误与后果：七条，每条都有人踩过

错误一：用加长杆、用锤子硬拧

发生原因是怕不牢，觉得拧得越死越安全。后果是螺纹屈服、牙崩，混凝土一浇、侧压力一上来，螺杆在最薄弱处断裂，局部鼓模错台，拆模后要凿除修补。避免办法是把力矩上限写进交底，用标准长度扳手，拧到三个到位信号就停手。

错误二：不同厂家的螺杆螺母混用

发生原因是现场领料不问来源，仓库按规格混放。后果轻则手感发涩、拧不到位，重则咬死拆不下来，拆模时只能割断，螺母和螺杆一起报废，回收率骤降。避免办法是进场先做通拧试验，同批同厂配套，仓库按厂家和规格分箱贴标签。

错误三：漏拧、少拧

发生原因是墙体面积大、根数多，没有人记录哪根拧过。后果是局部对拉体系失效，墙体鼓胀、错台，严重时浇到一半爆模。避免办法是划漆标记加浇筑前复紧，并指定专人复查，浇筑过程中看模。

错误四：底座反装或只搭住一个角

发生原因是工人抓起来就拧、不看方向，或者背楞表面不平导致底座架在楞边。后果是受力点集中在一点，木方被压溃，模板局部外移，墙面出现鼓包，底座也会卷边报废。避免办法是交底时拿实物演示方向，底座大面贴背楞，发现翘角退下来重装。

错误五：螺纹不清理直接拧

发生原因是赶工期，觉得一点水泥浆不碍事。后果是砂粒被挤进牙间，拧不到位还伤牙，下一次周转时咬死拆不下来。避免办法是把「清牙涂脂」写进周转流程，每次回收后执行，不靠自觉。

错误六：外露牙不足

发生原因是螺杆配短了，或者现场背楞比方案厚。后果是参与受力的螺纹牙数少，剪切失效风险高，属于隐蔽性最强的一类隐患。避免办法是穿杆时按公式留余量，露出少于三牙立刻换螺杆，不要先拧上再说。

错误七：拆模用撬棍硬撬、用氧气割

发生原因是螺母咬死了，图快省事。后果是蝶翼断裂、底座变形，直接报废，回收率下降，材料成本被推高。避免办法是拆模顺序先松螺母再拆背楞；咬死的先用渗透油浸润、轻敲蝶翼侧面配合扳手，实在不行再割，割之前把能救的件先收走。

错误现象	为什么会错	后果	怎么避免
加长杆硬拧	误以为越紧越安全	螺纹屈服、螺杆断裂、鼓模	定力矩上限，标准扳手，三个到位信号
螺杆螺母混厂混批	仓库按规格混放	拧不到位或咬死，件件报废	同厂同批配套，进场做通拧试验
漏拧少拧	根数多、无记录	局部失效、错台、爆模	划漆标记 + 浇筑前复紧 + 专人复查
底座反装或翘角	不看方向、背楞不平	木方压溃、墙面鼓包	实物交底，底座大面贴背楞
螺纹带浆装配	赶工期省略清理	拧不到位、周转时咬死	清牙涂脂写进周转流程
外露牙不足	螺杆配短或背楞加厚	受力牙数不足、剪切失效	穿杆预留三到五牙余量
撬棍硬撬、氧气割	件咬死、图快	蝶翼断裂、回收率下降	先松螺母再拆背楞，咬死件按序处理

六、质量判别与现场简易检测法

现场没有试验室，但眼睛、手、小锤加一把卡尺，这四样能筛掉绝大部分问题件。关键在于把「感觉不错」变成可执行的判据。

1. 目视三条线

• 螺纹线：牙型饱满连续，没有缺牙、乱牙、毛刺飞边。
• 底座线：承压面平整，外缘没有卷边，中心孔与螺母本体同心。
• 蝶翼线：蝶翼根部过渡圆角光滑，没有裂纹、冷隔、夹渣。

2. 手感通拧法

拿同规格螺杆全螺纹通拧，感受阻力是否均匀。全程顺畅、整圈阻力一致为合格；忽松忽紧说明螺纹加工一致性差，这类件在大批量装配时最费人工，也最容易在电动工具下咬死。

3. 小锤敲击法

轻敲底座边缘和蝶翼根部，声音清脆连贯说明组织致密、没有裂纹；声音发闷发哑，可能存在内部缺陷，挑出来单独复核。敲的时候避开螺纹，螺纹被敲出痕迹等于人为制造缺陷。

4. 卡尺三量

量底座外径、底座厚度、螺母总高，与留样比对。同批十件摆齐看高度差，高差越小装配越省事。

5. 批量一致性目检

抽十件排成一排，看螺孔朝向、蝶翼角度、底座平面是否一致。这一步一分钟，能快速判断整批的加工水平，比逐件测量效率高得多。

材质、硬度、力学性能现场判不了，需要第三方检测报告，工地要送检我们配合。别用「敲起来声音不错」当材质合格的证据，那不是一回事，监理也不会认。

检测项	工具或方法	合格判据	不合格处理
螺纹通过性	同规格螺杆通拧	全螺纹顺畅通过	单件剔除，同批加倍抽检
蝶翼根部	目视 / 放大镜	无裂纹、无冷隔夹渣	发现问题件即整批加倍抽检
内部致密性	小锤轻敲底座边缘	声音清脆连贯	发闷件挑出复核，必要时送检
几何尺寸	卡尺量外径、厚度、总高	与留样一致，同批高差小	超差件拒收
材质与力学性能	第三方检测报告	材质、炉批号与批次对应	无报告不入库，支持工地送检

七、拆模、周转与保养：让它用得更久

1. 拆模顺序

正确顺序是：拆外部支撑与夹具，松组合螺母（松几圈即可，不要一次拧下来），拆背楞，抽螺杆，最后取螺母。反过来先撬模板，螺杆会被拉弯，螺母也会在斜向力下变形，两边都保不住。

2. 拆模时机

拆模时间按同条件试块与规范确定。拆得太早，混凝土强度不够，拆模时的拉拔力会直接作用在螺母与螺杆上，螺纹容易被拉伤，下一轮周转就带病上墙。

3. 回收与分类

拆下来的螺母当天清理，不要等到水泥浆结硬。按规格分箱，M12 一箱、M14 一箱，混箱的后果是下次使用前还要重新分拣，分拣的人工比省下的时间贵。

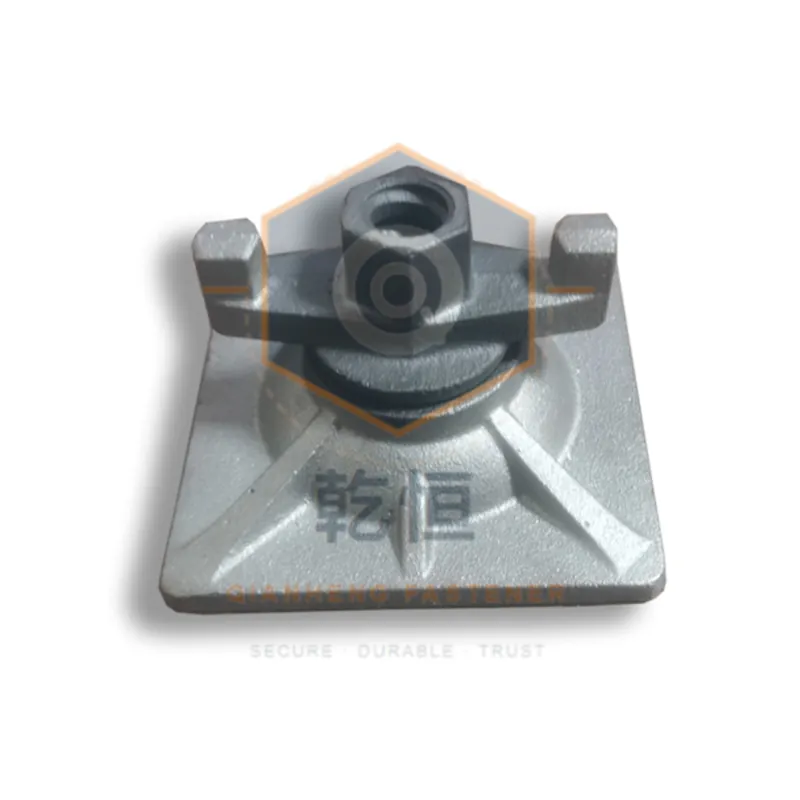

4. 保养四步

1. 用钢丝刷或除锈刷清螺纹，去掉水泥浆与浮锈。
2. 螺纹和外露金属面涂薄层锂基脂或二硫化钼，不要涂太厚，厚了反而粘砂。
3. 按规格装箱，箱体垫高离地 100mm 以上，做好防潮。
4. 仓库防雨，露天堆放至少加盖苫布。

5. 报废判据

出现下面任何一种情况直接报废，不要再修复上墙：螺纹损伤超过三分之一牙长，或者通规通不过；底座变形、卷边、明显翘曲；蝶翼有裂纹或已经断裂；螺母本体有裂纹。轻微毛刺可以用三角锉修掉再过一遍通规，只有这一类可以修复使用。

6. 周转次数怎么取

金属件在清理涂油保养到位的前提下可以多次周转，具体次数与保养水平、拆除方式、混凝土强度都有关系。做成本测算时不要按理想值算，建议按保守区间取值核算，实际多周转出来的次数就是额外收益。这条直接决定下一节的账好不好看。

八、成本与用量核算：单价之外的三笔账

1. 用量怎么算

对拉螺杆根数约等于墙面积除以水平间距与竖向间距的乘积，再乘 1.05 的损耗系数；组合螺母数量等于螺杆根数乘 2（两端各一个），再留 3%~5% 备用。举例：一面 6m × 3m 的墙，面积 18㎡，按 500mm × 500mm 布点，18 除以 0.25 等于 72 根螺杆，两端就是 144 个螺母，加 5% 备用约 152 个。方案阶段把这个数算准，现场就不会出现二次领料和临时凑数。

2. 三笔账

• 丢失率账：一件顶过去三件，散件少了，拆模环节的丢失概率同步下降，这部分省下来的是实打实的采购量。
• 人工账：一体件省掉了找垫板、对孔、压住垫板这几个动作，单根只省十几秒，一面墙几百根累积起来就是小时级的人工差，还要算上分拣和找件的时间。
• 返工账：这一笔最大。紧固不到位导致的涨模、错台，处理方式是凿除、修补、找平，涉及人工、材料与工期，金额远超配件本身的差价。选配套可靠、能拧到位的件，比选便宜的件再返工划算。

做全周期对比时，把周转次数和报废率一起放进公式，只看采购单价很容易得出相反结论。具体价格按规格、材质、数量和表面处理方式核算，不同批次存在差异，按项目参数报才准，这里不列数字。

成本项	蝶形组合螺母方案	传统蝶形螺母加垫板方案	说明
单件采购	一件替代多件，按规格报价	需分别采购螺母、方垫板、平垫	价格随材质与表面处理变化，需按项目核价
散件管理	件数少，丢失与分拣成本低	件数多，拆模环节丢失概率高	丢失率直接影响补充采购量
装拆人工	少一道对孔压垫动作	每根多几个动作	根数越多，人工差越明显
周转回收	保养到位可多次周转	垫板易变形、螺杆易拉伤	测算建议按保守次数取值
返工风险	紧固到位，涨模概率低	垫板失位时局部更易失稳	返工成本远高于配件差价

九、FAQ：采购与使用高频问答

Q1：蝶形组合螺母和普通蝶形螺母到底差在哪？
A：普通蝶形螺母是一颗单独的螺母，拧上去还要另配方垫板或平垫，压力才能摊到木方和背楞上；组合螺母把底座和蝶翼做成一体件，一件到位，承压面积更大，装拆时也少了一次找垫板、对孔的动作。

Q2：常用规格有哪些，怎么和螺杆对上？
A：常用 M12、M14、M16，材质 Q235 或 45# 碳钢，与 D15、D20 体系对拉螺杆配套。进场后拿同规格螺杆做全螺纹通拧，能顺畅拧到底就是匹配。

Q3：能不能和别家的对拉螺杆混用？
A：不建议。不同厂家的螺纹公差、牙型角和螺距存在差异，混用轻则手感发涩、拧不到位，重则咬死拆不下来。确实要混用，必须先做通拧试验，通过后再上墙。

Q4：到底拧多紧算合适？
A：先手拧到底，再用标准长度扳手加力。到位判据是底座大面完全贴合背楞、木方压缩不明显、蝶翼没有塑性变形。力矩上限由螺杆材质和规格决定，最稳妥是让供方给出书面推荐值，不要用加长杆硬拧。

Q5：蝶形组合螺母能周转多少次？
A：属于金属件，清理螺纹并涂油保养的前提下可以多次周转，具体次数跟保养水平和拆除方式有关。做成本测算时建议按保守区间取值核算，比按理想次数算更稳妥。

Q6：浇筑混凝土前要不要复紧一遍？
A：要。木方受力压缩、模板轻微变形会让预紧力下降，浇筑前三十分钟左右按划漆标记复紧一遍，只紧不松，能明显减少涨模和错台。

Q7：现货和定制分别多久发货？
A：常规规格现货三天内发货；非标定制按图纸排产，一般七到十五天。大批量工程订单建议提前把图纸和数量确认好，以免影响工期。

Q8：能提供材质检测报告吗，支持工地送检吗？
A：可以。乾恒可提供第三方权威机构出具的材质检测报告，支持工地送检和监理验收，也支持免费寄样先做通拧和外观检验。

结尾：三条马上能用的行动建议

建议一，把进场验收单固定下来。五项判据写成表格，抽检比例、留样要求、不合格处理全部落到纸面，谁验收都用同一把尺子，省掉后面的口头扯皮。

建议二，把「三个到位信号」印成交底卡发给班组：底座贴实、木方压缩不明显、蝶翼不变形；同时把禁止项写清楚——禁止加长杆、禁止锤击蝶翼。这两句话能挡掉现场大部分质量问题。

建议三，大批量采购前先拿一只样品做通拧试验。尤其是要和既有对拉螺杆配套的项目，试拧一分钟，能避免几万件货到了现场才发现不匹配。想先看实物，联系我们免费寄样，或者预约进厂看生产线和库存。

蝶形组合螺母、蝶形螺母、圆盘螺母、对拉螺杆、方垫板等模板紧固件我们一站式配齐，常规规格现货三天内发货，非标定制按图纸排产七到十五天，可提供第三方材质检测报告，支持工地送检与监理验收。选型拿不准，把螺杆规格、墙厚和布点间距发过来，我们按项目参数配。
