木梁爪使用全指南:从进场验收到拆模周转

来源:邯郸市永年区乾恒紧固件有限公司 | 发布日期:2026-09-11

邯郸市永年区乾恒紧固件有限公司 2008 年建厂,18 年只做建筑模板紧固件这一件事,具备 ISO9001/14001/45001 三体系认证,厂区 5000㎡,日产各类模板配件 10 万套以上,常备库存 300 吨以上,配备数控车床与滚丝机全套设备,可提供第三方权威机构材质检测报告,支持工地送检与监理验收。木梁爪是模板加固体系里单价不高、但出事概率不低的一个件,本文把它从货车进场到拆模回库的全过程拆开讲清楚。

一句话说清:木梁爪在加固体系里管哪一段

木梁爪(也叫 H20 木梁夹具、木梁夹)只干一件事:把 H20 木工字梁牢牢卡在钢背楞或方通上,让木梁在混凝土侧压力下不滑动、不错位、不被顶跑。

墙体模板的传力路线是一条完整的链条:混凝土侧压力 → 面板 → 木梁 → 木梁爪 → 背楞 → 对拉螺杆、山型卡、方垫板 → 另一侧背楞 → 另一侧木梁 → 面板。木梁爪处在链条正中间,它断掉,前面面板再厚、后面螺杆再粗都锁不住。很多工地对拉螺杆、山型卡、螺母都配齐了,唯独漏了木梁爪,结果木梁在背楞上整体滑动,浇筑到中下部时背楞错位、面板鼓胀,拆模后墙面波浪纹、平整度超差,返工量远比一批木梁爪的价值大。产品结构、规格参数与现货情况见木梁爪产品页

它的适用范围也很明确:H20 木梁 + 钢背楞(方通、双钢管)的模板体系,剪力墙、柱模、梁模加固,以及需要高周转的模板工程。反过来说,全钢背楞配钢梁的体系、木方配钢管的传统体系,用的是别的连接件,不需要木梁爪,别买错。

木梁爪 H20 木梁夹具产品实拍 锻压成型爪体与楔形销

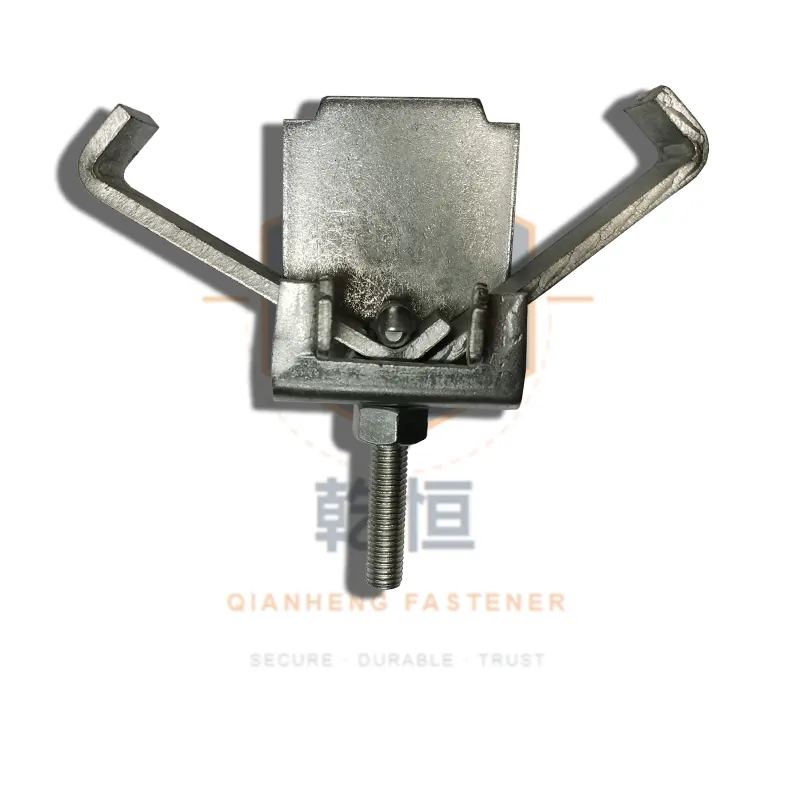

木梁爪(H20 木梁夹具)实拍:锻压成型爪体 + 楔形销快锁结构

一、进场验收:验什么、怎么验、不合格怎么判

验收不是走过场签字,而要在卸车前完成。木梁爪一上墙就被混凝土压住,装着不合规的件,现场几乎没有补救余地。验收按四步走:核对标识、看外观、试装、判定处置。

1. 先核对三样东西

2. 外观与成型质量

锻压件看有没有飞边、毛刺、折叠、局部缺肉;铸造件看爪口与销孔周围有无砂眼、气孔、缩孔,这些缺陷都在受力最集中的位置。再看镀锌层是否均匀、有无漏镀起皮,爪口内侧面是否平整,销孔孔口有没有明显毛刺造成插销卡滞。

3. 试装一件,比看十遍都强

现场留一段同规格 H20 木梁短头和一段背楞,抽一件爪装上、穿销、用手锤敲紧,然后用手推晃木梁:正常状态下木梁应无明显位移,爪口与翼缘贴合面无可见缝隙。试装同时感受插销与拔销是否顺畅,这一步能在两分钟内筛出规格错配和销孔加工超差。

4. 不合格怎么判:三类处置

验收项目合格标准现场检验方法不合格判定与处置
爪口规格与H20木梁翼缘(宽80mm、厚40mm)匹配,扣合后无晃动量取木梁短头试装、手推晃动扣不紧或塞不进:整批退回,不得现场打磨改口
爪口形状开口规整、对称,无张开变形目视比对同批件、量开口尺寸明显张开、扭曲:单件报废;同批多件同一部位变形则整批复检
销孔孔形为圆孔,孔壁光洁,销子插入顺畅插销试验、观察拔出痕迹椭圆、偏孔导致销子晃动:报废,禁止配大号销强用
爪体表面无裂纹、无折叠、无缺肉,铸件无砂眼气孔目视;可疑处手锤轻敲听音有裂纹或贯穿性缺陷:报废;铸件同批多件有孔洞则整批复检
表面处理电镀锌层均匀,无起皮、漏镀目视、手擦不掉层大面积起皮漏镀:要求补货或降级用于非外观部位
楔形销数量齐、销体平直、端头无严重打毛清点、抽插试验缺销要求补齐;销体弯曲、端头堆边的不得使用
质量证明材质检测报告与箱标、送货单一致核对批号与规格无报告或对不上:暂缓使用,补齐资料后再上墙

现场批量抽检建议按批量的 3% 至 5% 抽取、且不少于 5 件,其中至少 1 件做试装。发现同批多件在同一部位出现同一缺陷(例如同一侧爪口普遍变形),说明是批次性问题,要整批隔离复检,而不是挑出几件废品继续用。

二、使用前准备:规格核对、配套件清点、工具

1. 规格核对,对着木梁实物核

不要对着采购单核,要对着现场木梁实物核。木梁批次不同、使用过几轮之后翼缘会有磨损和碰伤,实测尺寸和原始规格可能有出入,爪口能不能卡住取决于实物尺寸。

核对项怎么核对错配后的后果
木梁型号与截面实测翼缘宽度、翼缘厚度,与爪口开口尺寸比对爪口过宽卡不紧、过窄装不进,直接退货返工
爪口开口方向确认爪口朝向与木梁翼缘的装配方向一致方向装反,爪体受力偏心,容易崩口
锁紧方式楔形销孔还是螺栓孔,与现场工具匹配无锤可用或无扳手,安装停摆
材质与表面处理与施工方案的周转次数要求对照高周转工程用低寿命件,中途大量补货
背楞截面方通规格与爪体适配范围比对爪卡不住背楞,等于没装
数量与备品按用量核算结果加 5% 至 10% 备品缺件导致局部漏装,浇筑时出现薄弱区

2. 配套件一次配齐,别让体系断链

木梁爪不能单独作战,它需要下家的背楞和上家的锁紧体系。一个完整的木梁模板加固单元通常包含:木梁爪、楔形销、H20 木梁夹具(同系列配套件)背楞组件(背楞卡头)、D15 或 D20 高强对拉螺杆、山型卡、方垫板、螺母。规格一定要成套统一,不同厂家混配时螺纹与孔位公差对不上,现场会出现装不进、拧不动、拆不下的连锁问题。成套怎么配、一个单元用多少件,见木梁爪与对拉螺杆、山型卡成套加固方案

3. 工具清单

4. 上墙前做一次预拼装演练

让班组用 2 根木梁 + 1 根背楞 + 若干木梁爪先在空地上拼一个单元,把爪口方向、销子插入方向、敲紧力度统一成一致动作。这一步花的时间很少,但能把后面大面积安装的错误率降下来,尤其是多班组同时施工的项目。

三、标准操作步骤:从弹线到浇筑前复紧

  1. 弹线定位:在面板上弹出木梁中线,木梁间距按施工方案控制,常规 250mm 至 300mm;同一面墙的弹线偏差控制在 ±5mm 以内,避免后期累积错位。
  2. 摆放木梁:H20 木梁翼缘朝向背楞一侧,接头错开布置,同一竖向位置不要出现两根木梁接头对齐;接头处下方要有背楞支撑。
  3. 铺背楞:背楞(方通或双钢管)与木梁垂直交叉,交叉点就是木梁爪的安装位置;背楞接头避开对拉螺杆位置,防止接头处受力集中。
  4. 挂爪对位:爪口对准木梁翼缘扣上去,先挂不锁,逐只检查是否完全扣合、有无歪斜。
  5. 穿楔形销:同一面墙的销子插入方向统一(例如全部由上向下),方便后续统一敲紧、统一拔除,也便于检查有无漏插。
  6. 敲紧到位:用手锤轻敲销子,手感由空变实即停。不要用大锤猛砸,不要敲到销尾变形;敲击过度会把销孔挤成椭圆,下一次拆装就松了。
  7. 装对拉螺杆与锁紧件:按对拉间距穿螺杆,依次放方垫板、山型卡、螺母,先初拧到位,此时不要一步拧死。
  8. 二次复紧:按同一顺序(例如从左到右、从下到上)走一圈复紧,力度均匀;复紧时顺路检查每一只木梁爪的销子是否仍紧。
  9. 浇筑前联合验收:按清单逐项确认——爪有无漏装、销有无漏插、螺杆螺母是否复紧、木梁是否还有可推动的松动点、背楞接头是否压在螺杆位置。
  10. 浇筑过程专人看模:分层浇筑、分层振捣,振捣棒不要顶在木梁和爪体上;专人沿墙巡查,发现销子松动、木梁位移立即停浇处理,处理完再继续。

安装顺序的逻辑只有一条:先让木梁与背楞之间形成刚性扣紧,再用对拉螺杆把两侧拉成自平衡体系。顺序颠倒,先拉螺杆再装爪,木梁已经被压紧在面板上,爪口就很难完全扣到位。

木梁爪 H20 木梁夹具现场安装 爪口扣合木梁翼缘与背楞
安装要点:爪口完全扣合木梁翼缘,楔形销同向插入后轻敲到位

四、关键控制点:这些参数怎么定

木梁爪的参数没有全国统一数值,它跟着模板体系走。定参数的顺序是:先定木梁间距,再定爪的布置密度,再定对拉间距,最后定材质与锁紧方式。

参数怎么定常规取值调大或调小的影响
木梁间距按面板厚度、侧压力计算与施工方案250mm 至 300mm调大:面板挠度增大;调小:木梁与爪用量同步增加
木梁爪布置密度木梁与背楞的每个交叉点放一只约 4 个至 8 个每平方米减少:交叉点出现未约束点,木梁易滑动;增加:成本上升但更稳
对拉螺杆间距按侧压力计算,与背楞截面匹配按施工方案,常见 400mm 至 600mm调大:单根螺杆受力上升;调小:螺杆与山型卡用量上升
端部第一只爪位置尽量靠近木梁端头,避免端头翘边按施工方案控制在端头附近离端头太远:端头无约束,边角处易张嘴漏浆
材质按周转次数与荷载要求Q235 锻压(常规)/QT450-10(高周转)高周转用低寿命件:损耗与补货成本反超
锁紧方式按拆装效率与防松要求楔形销快锁(主流)/螺栓锁紧(大荷载)混用两种:备件混乱,工人容易装错
表面处理按潮湿环境与周转需求电镀锌(周转件首选)/本色裸件露天堆放:锈蚀、拆装阻力增大

1. 爪的密度怎么算

按面积估:加固面积乘以 4 至 8 个每平方米,得出下限与上限,再按布置原则落位——木梁与背楞的每个交叉点必须有一只,这是不会漏算的核对办法。面积估算用于备料,交叉点核对用于布置,两个结果对不上时以交叉点数量为准。规格与用量的完整算法见木梁爪规格参数与适配选型指南

2. 对拉螺杆与木梁爪的相对位置

对拉螺杆所在的位置是整面墙的受力核心,紧邻螺杆的交叉点必须装爪,让压力从螺杆直接传到木梁上,避免中间隔着一跨无约束的木梁。这一点在柱模和墙端部位尤其关键。

3. 材质定性的判断口径

Q235 碳钢锻压件抗拉强度区间为 400 至 600 MPa(按 GB/T 3098.1 口径),球墨铸铁 QT450-10 的抗拉强度不低于 450 MPa。选型不看单价看周转:一次性工程、周转两三次的工程用锻压件够用;高周转、要求耐磨抗疲劳的工程选铸铁件,寿命差几倍,摊到每次使用的成本更低。

4. 侧压力大的部位要单独加码

墙高较大、一次浇筑到顶、混凝土坍落度大或使用泵送快速浇筑时,中下部侧压力明显高于顶部。做法不是全墙加密,而是在中下部对拉螺杆排与相邻交叉点加密布置木梁爪,上部按常规布置,这样用最少的件解决最危险的位置。

五、现场常见错误与后果

  1. 只配对拉螺杆和山型卡,漏装木梁爪。为什么会错:采购按传统钢管体系清单下单,脑子里没有木梁体系这一环。后果:木梁与背楞之间没有刚性连接,浇筑时木梁整体滑动、背楞错位,拆模后墙面平整度超差。避免办法:下料清单里把木梁爪按每平方米用量单列一项,验收时按交叉点抽查。
  2. 爪口规格与木梁不匹配,现场打磨改口凑合。为什么会错:报计划时只写木梁两个字,没报翼缘尺寸,或木梁换了批次。后果:爪口被削弱,扣合面减小,受力时先崩口;改过口的爪不能周转。避免办法:按实测翼缘尺寸核对爪口,不合的直接退换,严禁现场改口。
  3. 用钢筋头、铁钉代替楔形销。为什么会错:销子丢了、赶工期。后果:钢筋头与销孔是线接触,越敲越松,浇筑振捣时脱落,等于没装爪。避免办法:销子按 5% 至 10% 备品配足,用周转箱分规格管理,杜绝以物代销。
  4. 大锤猛砸楔形销。为什么会错:工人判断敲紧的标准是声音大、砸得狠。后果:销孔挤成椭圆、爪口张开变形,表面上装紧了,拆模时拔不出来,硬拔直接报废。避免办法:明确规定用手锤轻敲到位即停,把销孔变形列为验收项。
  5. 对拉螺杆一次拧到底,不按顺序复紧。为什么会错:图快,一处处拧死。后果:相邻爪与卡件受力不均,局部过载、局部松动,浇筑时薄弱点先变形。避免办法:初拧一遍后按固定顺序复紧一圈,形成班组固定动作。
  6. 拆模时不拆爪,直接落模或气割。为什么会错:抢工期,认为爪会自己脱开。后果:落模时以爪为支点硬撬,爪口被掰变形、木梁翼缘被压坏;气割直接烧毁爪体。避免办法:拆模顺序写入交底——先松螺杆,再拔销取爪,最后落木梁背楞。
  7. 拆下的件不清砂浆、直接码垛回库。为什么会错:拆完就下班,想着下个项目再清。后果:砂浆结硬后塞死销孔和爪口,下一层使用时插销不到位、扣合不严,锈蚀加速,周转次数明显减少。避免办法:拆模当天清砂浆、涂油、分规格入箱,谁拆谁清。
  8. 高周转工程选最低价件。为什么会错:只看单价,不看寿命与损耗。后果:用到中期大量出现爪口变形、销孔松旷,边施工边补货,补货周期还可能赶不上进度。避免办法:按周转次数选材质,把损耗率列入供应商考核。

六、质量判别与现场简易检测法

没有检测设备也能在工地把不合格件筛出去,按看、量、试、敲、拧、称六个动作走一遍。

再补一条文件层面的判别:正规厂家能提供第三方权威机构材质检测报告,报告内容与送货批次对得上,工地可以送检、监理可以据此验收。拿不出报告或者报告与实货规格不符的,即使当场看不出问题,也建议不要用于高周转部位。

报废红线:这几类件不许再上墙

缺陷现象为什么必须报废
爪口明显张开、扭曲,扣合后仍能晃动扣合面已失去约束能力,等同于没装,且会连带损伤木梁翼缘
销孔椭圆,销子插入后仍有明显晃动锁紧不可靠,浇筑振动下销子会自行退出
爪体出现裂纹、断裂焊接修补会改变局部组织与受力,修复件不得用于受力部位
铸件在受力部位有贯穿性气孔、缩孔有效截面不足,破坏往往从缺陷处突然开始
螺纹滑丝、螺母拧不动或拧不紧(螺栓锁紧型)无法建立预紧力,锁紧功能失效
楔形销弯曲、端头严重堆边敲击时受力偏心,会把销孔挤坏

七、拆模、周转与保养

1. 拆模顺序是安装的逆序

正确顺序:先松对拉螺杆螺母、取下山型卡与方垫板,再拔楔形销、取下木梁爪,然后落木梁与背楞,最后拆面板。严禁在爪未取下的情况下落模,也严禁用气割切断任何受力件。拔销用撬棍或拔销器沿销体轴向施力,不要横向别撬,横向受力会把销孔和爪口一起掰坏。

2. 拆下之后的四步保养动作

  1. :当天用钢丝刷或木片刮刀清除爪口、销孔内的砂浆与混凝土残渣,不用大锤砸、不用火烧。
  2. :逐只检查爪口是否变形、销孔是否变椭、爪体有无裂纹,按报废红线挑出废件,单独堆放并登记。
  3. :确认可继续使用的件薄涂防锈油,尤其是销孔与爪口内侧面。
  4. :按规格、材质分箱分堆码放,销子单独装袋并统计数量,避免下次安装时缺销。

3. 建立一张简单的周转台账

台账只需三列:进场数量、返库数量、报废数量。每层或每个流水段统计一次,报废率突然升高,说明拆装动作粗暴或者件本身到了寿命末期。有了这张表,下一项目的用量与备品比例就有依据,不用每次拍脑袋。保养到位的情况下,周转寿命主要由爪口与销孔的磨损决定,而不是表面锈迹,所以保养重点要放在这两个部位。

4. 存放与雨季注意

露天堆放的周转件要垫木离地、顶部遮盖,避免长期积水锈蚀;电镀锌件相对耐候,本色件更要注意涂油防护。锈蚀本身不一定让件报废,但它会增大拆装阻力,工人为了装上去就会加大敲击力度,最终把销孔敲坏——这是一条很常见的连锁损耗路径。

木梁爪 H20 木梁夹具拆模后周转保养 分规格清点码放
拆模后趁早清砂浆、查爪口销孔、涂油分规格码放,是延长周转的关键动作

八、成本与用量核算:单价之外的全周期账

木梁爪单价不高,但它是按平方米密集布置的件,用量算错、损耗失控,总账比单价差异大得多。核算分三步。

1. 先算单层用量

面积法:单层用量 = 加固面积 × 4 至 8 个每平方米。交叉点法:单层用量 = 木梁根数 × 每根木梁上的背楞交叉点数。两个结果取较稳妥的一个,再加 5% 至 10% 的备品,覆盖丢失与损坏。

2. 再算全项目用量

全项目用量 = 单层用量 × 流水段数量 ÷ 有效周转次数 + 备品 + 报废补货量。流水段越多、周转次数越高,同一批件摊到每个流水段的成本就越低,这也是木梁体系在高周转项目上更划算的原因。有效周转次数建议按理论可周转次数打个折扣来核算,保守估算法比乐观估算法可靠。

3. 最后算全周期成本结构

成本项构成内容影响因素降本方向
采购成本爪体 + 楔形销 + 备品规格、材质、表面处理、数量成套配齐议价;按周转次数选材质,不按最低价选
周转摊销采购成本 ÷ 有效周转次数材质寿命、保养水平、拆装动作高周转选 QT450-10;拆模当天清护
拆装人工安装与拆卸工时锁紧方式、工人熟练度楔形销快锁;上墙前做预拼装演练统一动作
损耗补货丢失、报废后的补充采购现场管理、销子丢失率销子分箱管理、按台账考核损耗率
返工风险鼓模、错台、漏浆后的修补与工期损失是否漏装、布置密度是否足够按交叉点布置、浇筑前联合验收、浇筑中专人看模

这笔账里最容易被忽略的是最后一行。返工风险在采购阶段看不见,但一旦发生,损失往往是材料费的数量级放大。所以选木梁爪的正确姿势不是比单价,而是比能否稳定扣紧、能否安全周转、能否按方案足量供货。木梁爪的单品价格受材质、规格、数量、表面处理四项影响,具体按规格面议,我们不做一口价误导报价;询价时把用量清单和周转次数一起给出来,厂家才能给出贴合项目的配置方案。

九、FAQ 高频问答

Q1:木梁爪和 H20 木梁夹具是同一个东西吗?
A:是同一个东西的三个叫法:木梁爪、木梁夹、H20 木梁夹具,指的都是卡在 H20 木工字梁翼缘上、把木梁与钢背楞连接起来的那个配件。采购时只要说清适配木梁型号、锁紧方式和材质,厂家就不会配错。

Q2:一个平方要用几个木梁爪?
A:常规约 4 至 8 个每平方米,随木梁间距(一般 250mm 至 300mm)和对拉螺杆间距变化。布置原则是木梁与背楞的每个交叉点都放一只,端部第一只爪尽量靠近木梁端头。准确用量按施工方案核算,可把木梁间距、对拉间距和加固面积报给厂家代算。

Q3:Q235 锻压件和球墨铸铁 QT450-10 怎么选?
A:看周转次数和荷载要求。一次性或周转次数少的工程选 Q235 碳钢锻压件,强度够用、性价比高;高周转、高要求工程选球墨铸铁 QT450-10,耐磨抗疲劳,寿命差几倍,摊到每次使用成本反而更低。两种都有现货,可按工程属性直接推荐。

Q4:木梁爪和山型卡有什么区别,能不能互相替代?
A:不能替代,两者管的是体系里不同的两段。木梁爪连接木梁与背楞,卡在木梁翼缘上;山型卡锁对拉螺杆端部,压紧背楞与面板。少一个环节,传力链就断,浇筑时容易出现木梁滑动、背楞移位甚至鼓模。

Q5:爪口卡不紧木梁、浇筑时木梁打滑,问题出在哪?
A:按出现概率排查四处:一是爪口规格与木梁翼缘不匹配(翼缘宽 80mm、厚 40mm 是常规 H20 规格,异形梁必须定制爪口);二是爪口已经变形或被硬砸过,扣合面贴不上;三是楔形销没敲到位或用钢筋头代替;四是爪的布置间距过大,漏掉了木梁与背楞的交叉点。

Q6:楔形销锁紧和螺栓锁紧怎么选?
A:常规模板工程用楔形销快锁,拆装效率高,一支手锤就能完成;大荷载部位、要求防松更可靠或有振动工况时用螺栓锁紧。两种方式的爪体规格不同,同一工程建议统一一种,避免工人混装、备件混乱。

Q7:木梁爪怎么周转保养,什么情况必须报废?
A:拆模后先清砂浆再码垛:用钢丝刷或木片刮掉附着砂浆,不要用大锤砸;检查爪口有无张开变形、销孔有无变成椭圆、铸件有无裂纹;确认无问题后薄涂防锈油、按规格分堆码放。爪口明显张开、销孔椭圆到销子插进去还晃、爪体有裂纹或断裂的,一律报废,不要焊接修复后继续上墙。

Q8:特殊木梁型号、异形爪口能定制吗?交货要多久?
A:可以定制。非常规木梁型号、异形爪口、特殊镀层都可以按图纸排产,定制一般 7 至 15 天发货;常规 H20 规格属于常备现货,3 天内发货。下单前提供木梁截面图或翼缘实测尺寸,我们会先核对爪口再投产。

更多细节问题见木梁爪常见问题:规格、用量、材质、定制一次答全,以及木梁爪安装施工要点
