H20 木梁夹具使用全指南：从进场验收到拆模周转

邯郸市永年区乾恒紧固件有限公司 2008 年建厂，18 年只做建筑模板紧固件这一件事，ISO9001/14001/45001 三体系认证，厂区 5000㎡、日产各类模板配件 10 万套+、常备库存 300 吨+，数控车床与滚丝机全套设备，H20 木梁夹具常规规格现货、非标按图定制，可提供第三方权威机构材质检测报告（支持工地送检、监理验收）。这篇指南不绕弯子，按工地真实流程写：货到场怎么验、拼装前准备什么、装的时候按什么顺序、间距数量怎么定、哪几个动作最容易做错、拆下来怎么分拣保养、最后账怎么算。

一句话说清：H20 木梁夹具在木梁体系里到底管什么

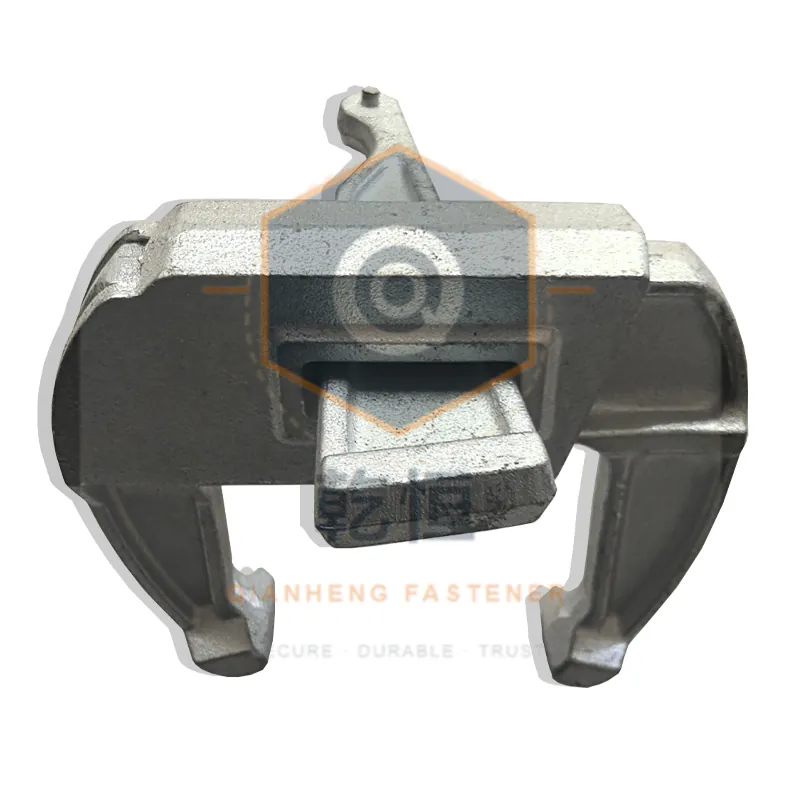

H20 木梁夹具是一只手就能拿起来的连接件，结构就三部分：卡住木梁翼缘的爪口、跨在钢背楞上的钩口、把两者锁死的楔形销。它把 H20 木工字梁和双钢管（或双槽钢）背楞夹成一体，让木梁在混凝土侧压力下不侧移、不上浮、不鼓出。

把这个体系的四层分工说透：面板负责成型，木梁负责铺面和竖向传力，背楞负责横向分配，对拉螺杆负责拉住两侧模板，而夹具负责把木梁锁死在背楞上。任何一层缺位，体系都不成立。夹具本身不参与主受力计算，它不是对拉螺杆的替代品，也不是背楞扣件的替代品。凡是把夹具当受力主件用的工地，最后的收场方式大多是鼓模加剔凿。

该用的场景：H20 木梁模板体系拼装、木梁与钢背楞连接、木梁端部对接接长、高周转模板工程的木梁固定。不该用的场景：普通木方加钢管体系（用扣件更省）、一次性小面积散拼（铁丝钉子的效率劣势可以接受）。

一、进场验收：验什么、怎么验、不合格怎么判

夹具单值不高，但它是成套体系件。一旦爪口尺寸不统一，现场就会出现同一道背楞上有的夹得紧、有的还晃的情况，排查起来比省下的那点钱贵得多。所以进场验收必须做，而且必须抽检尺寸，不能只点数量。

1. 到货先做的四项外观检查

• 爪口内侧成型面：应当是机加工或精铸成型面，R 角圆滑过渡，不得有裂纹、夹渣、明显飞边。爪口是主要受力部位，这里的缺陷会直接变成断裂源。
• 铸造件看砂眼缩孔：选球墨铸铁 QT450-10 的项目，重点查夹体表面和截面变化处有无砂眼、气孔、缩孔；这类缺陷在表面看不深，但受力后从缺陷处起裂。
• 锻压件看飞边与折叠：Q235 锻压件要检查分模面飞边是否清理干净，有无折叠、错模，钩口过渡处有无细微裂纹。
• 楔形销与标识：销子必须与夹具同批配套，销面平整、有锥度、无弯折；夹具上应有规格或厂家标识，包装内附材质与批次信息，方便后续追溯。

2. 尺寸抽检：三个尺寸决定能不能用

1. 爪口开档——对应 H20 木梁的翼缘厚度（标称 40mm）。开档偏小装不进去，硬砸会把翼缘压溃；开档偏大则夹持面不贴实，靠销子硬顶，梁会轻微晃动。
2. 销孔与楔销配合——把销子插到底，晃一下夹体，配合间隙建议控制在 1mm 以内；间隙过大等于锁不紧，间隙为零到插不进同样不能用。
3. 钩口内宽——对应背楞形式。双钢管（常见 φ48×3.0）和双槽钢的钩口内宽不一样，进场先确认钩口能不能稳稳骑跨两根，只挂一根的规格属于选错件。

抽检比例建议：同批次同规格每 200 只抽 5 只，逐只测量并记录；其中出现 1 只超差，加倍抽检到 10 只；出现 2 只及以上超差，整批全检或退换。

3. 不合格怎么判、怎么处理

检查项	合格口径	不合格表现	处理方式
外观与成型面	无裂纹、无夹渣、飞边清理干净	爪口根部有裂纹或明显砂眼	单只判废，加倍抽检同批
爪口开档	与木梁翼缘厚度匹配，装后贴合面足	同批开档离散明显，装不进去或旷量大	整批复测，按实测分组使用或退换
销孔与楔销	配合间隙 ≤1mm，插到底不旷	销子插不进、插到底仍晃、孔口卷边	成对退换，不得自行扩孔
钩口内宽	可骑跨双背楞，底部贴实	只能挂一根，或骑上后跷脚	规格选错，退换正确钩口
材质与报告	材质与合同一致，可提供材质检测报告	合同约定 QT450-10 实为普通灰铸铁	直接拒收，不进入现场

判定原则一句话：尺寸离散比单只超差更危险。单只超差退一只就完了，同批离散意味着同一道墙上的夹持力不统一，先松的一定是最不利的那一只，而这种问题在现场几乎无法逐个排查。

二、使用前准备：规格核对、配套件清点、工具到位

1. 规格核对，先确认三件事

• 梁型与截面：常见 H20 木工字梁的标称截面为梁高 200mm、翼缘宽 80mm、翼缘厚 40mm、腹板厚 27mm。不同木梁厂家的实际尺寸会有公差，标准件能不能用，以现场实测梁的翼缘厚度为准，别只看型号。
• 背楞形式：双钢管还是双槽钢、是 φ48 还是 φ60，直接决定钩口内宽。这一项报错，到场就只能返工换货。
• 材质选择：常规周转选 Q235 锻压，韧性好；高周转或对外观要求高的清水项目选 QT450-10 球墨铸铁，抗拉强度 ≥450 MPa，抗变形能力更强。

材质	适用工况	现场表现
Q235 碳钢（锻压）	常规周转、普通墙体、工期紧凑的项目	韧性好、单价友好，爪口受轻微磕碰后不易脆断
球墨铸铁 QT450-10	高周转模板工程、清水墙、需要反复拆装几十次	抗拉 ≥450 MPa，尺寸稳定，长期周转后爪口开档变化更小

2. 配套件清点，缺一样都开不了工

• 楔形销：每只夹具 1 只，按 1:1 配齐，额外多备 5%。现场丢销子是最常见的停工原因，而拿钢筋头代替销子会直接毁掉销孔。
• 背楞与对拉螺杆系统：双钢管或双槽钢背楞、配套的对拉螺杆、山型卡或圆盘螺母，必须与夹具同厂配套，螺纹和钩口尺寸才对得上。
• 同类木梁连接件：同为木梁体系配件，木梁爪侧重木梁与模板、背楞之间的连接固定，H20 木梁夹具侧重把木梁夹持锁定在钢背楞上；两者建议同厂采购，避免爪口与孔位尺寸不匹配。背楞组件（背楞卡头）负责背楞之间的拼接与固定，和夹具配套使用，背楞本身先要拼成整体，夹具才有可靠的夹持对象。

3. 工具准备清单

• 手锤 1.5–2kg，一人一把，打销子专用，不要用大锤
• 专用拆销冲子（头部略小于销孔，长度 150mm 以上）
• 卷尺、塞尺（或用硬纸片替代）、游标卡尺（测爪口开档用）
• 钢丝刷、铲刀，用于拆模后清浆
• 专用料筐，夹具和销子分筐收纳，避免混串丢失

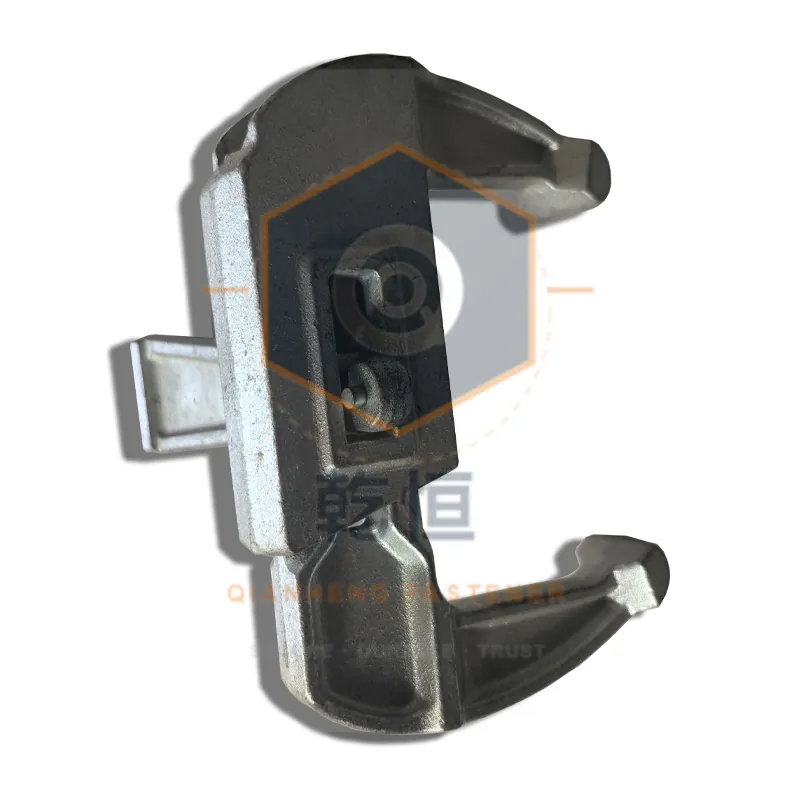

三、标准操作步骤：一只夹具打紧只要 20 秒，但顺序不能乱

木梁体系的拼装效率取决于工序衔接，不取决于单只夹具装得多快。下面六步是从放线到浇筑前巡检的完整顺序，跳步的代价在浇筑时才显现。

1. 放线定位（决定成败的一步）：按施工方案在背楞上标出每根木梁的位置和每个夹持点位置。沿背楞的夹持点间距按不超过 1.2m 控制，对拉螺杆两侧 200mm 内必须各留一个夹持位。用石笔或记号笔划线，不要靠目测，目测的误差在整面墙上会被放大成波浪。
2. 木梁就位：H20 木梁的翼缘朝外，腹板方向垂直于面板；检查梁身有无扭转、翼缘有无劈裂、端头有无压溃。受损的木梁不要上墙，爪口卡在损伤部位只会加剧破坏。
3. 夹具上件：爪口从木梁翼缘外侧推入，一直推到爪口根部贴实翼缘内侧面；同时钩口骑跨到双背楞上。注意是骑跨两根，不是只挂外侧一根。
4. 打楔形销：用手锤把楔销从大端插入销孔，打到位，以销子小端露出孔外 5–10mm 为到位标准。不要打到销子变形，也不要半插就收工。
5. 复核贴实度：用手推夹具，夹具与背楞之间、爪口与翼缘之间不得有肉眼可见缝隙；用塞尺或硬纸片塞不进去算合格。有缝隙就说明钩口规格或背楞不直，当场处理，不要留给下一道工序。
6. 与螺杆系统联动并联检：先装对拉螺杆、山型卡或圆盘螺母并预紧，再回头把夹具逐个复核一遍；浇筑前由质检按排数巡检一遍销子到位情况。振捣开始后再发现问题，只能停下来返工。

关于木梁爪头与木梁之间的装配要领，可以对照木梁爪安装要点一起看，两者的贴合度要求是一致的：受力面必须贴实，靠间隙硬顶的连接件撑不过一次振捣。

四、关键控制点：间距、位置、数量到底怎么定

下面这组数字是模板工程里的通用做法口径，用来做交底和自检足够；具体项目仍以施工方案和厂家标注的允许荷载为准，遇到超高层、大截面墙体、异形结构，必须按方案加密。

控制点	常规口径	需要加密或调整的情况
夹持点距木梁端部	≥100mm	端部有压溃或翼缘劈裂时继续内移，端部不得作为受力点
沿背楞夹持点间距	≤1.2m	墙体下部三分之一、柱边、梁底等侧压力大的部位加密到 ≤0.9m
对拉螺杆两侧	各设 1 个夹持点，距螺杆中心 ≤200mm	螺杆密集区逐个对应设置，不得漏设
木梁悬挑外伸长度	≤500mm	超过 500mm 必须在悬挑端补支撑或增设背楞
木梁端部对接接缝	接缝两侧各 1 只夹具，接缝距最近夹持点 ≤200mm	接缝附近按方案补支撑，不得让夹具承担接长段的全部约束
楔销打入深度	小端外露 5–10mm	外露不足说明没打完；外露过多说明销孔或销子磨损，需换件
背楞骑跨要求	钩口必须同时骑跨两根钢管或两根槽钢	只能挂一根即为规格不符，换钩口，不要硬装

再解释三条最容易被忽略的取值理由。

为什么夹持点不能贴到梁端

木梁端部的翼缘和腹板胶合面是最薄弱的位置。夹持点贴到端头，局部压力集中在端部几十毫米内，翼缘容易被压溃，梁端一旦损坏，这根梁基本报废，而一根 H20 木梁的价值远高于一只夹具。留出 100mm 以上，是让夹持力落在梁身有效断面上。

为什么侧压力大的部位要加密

混凝土侧压力沿墙高呈上小下大的分布，浇筑速度越快、坍落度越大，下部压力越集中。墙体下部三分之一是鼓模高发区，这里的夹持点间距如果和顶部一样，木梁在背楞上的约束就不够，表现为局部鼓包、错台。加密到 0.9m 以内，是把风险压在源头。

为什么对拉螺杆两侧必须设夹持点

对拉螺杆把拉力传给背楞，背楞再把力分配给木梁，分配点就是螺杆附近的夹持点。螺杆两侧没有夹具，背楞在螺杆处的集中力只能靠自身刚度扩散，木梁与背楞之间会出现相对滑移，墙面出现以螺杆为中心的圆形鼓包。这个细节在图纸上很小，在墙上很明显。

五、现场常见错误与后果：这八条几乎每个工地都犯过

错误 1：爪口卡在腹板上，或卡在翼缘与腹板交界处

为什么会错：H20 木梁是工字梁，翼缘薄、腹板厚，赶工时有人图省事把夹具往梁身中间一套，看上去夹住了，实际上爪口压在腹板侧面，根本没咬住翼缘。后果：夹具与梁之间只剩夹持面摩擦，振捣时木梁侧向滑移，出现鼓模和错台；同时腹板根部被局部压溃，木梁整根报废。怎么避免：交底时明确一句话——爪口只卡翼缘，且必须推到根部贴实翼缘内侧面；首件由班组长确认合格后再全面展开。

错误 2：楔销没打到位，半插着就浇筑

为什么会错：锤子不在手边，或者觉得插进去就行；也有人担心打死了拆不下来，故意留半截。后果：楔销是整套夹具唯一的锁紧件，半插状态下夹体没有形成自锁，混凝土侧压力一上来，夹体松脱、销子被顶出，边上有人就可能伤人。怎么避免：给每个作业面配足手锤，明确销子小端外露 5–10mm 为到位标准，浇筑前逐排巡检。

错误 3：拿螺纹钢头、铁钉代替楔形销

为什么会错：销子丢了，现场顺手抓一根钢筋头塞进去，看着也能卡住。后果：钢筋头没有锥度和配合面，会把销孔撑大、孔口卷边，这只夹具基本报废；即使当次没松脱，下一层也不能再用。怎么避免：销子按 1:1 配齐并额外备 5%，现场设专用料筐，丢一只从备件补一只，严禁找替代品。

错误 4：夹具只夹背楞的一根钢管

为什么会错：双背楞中间有缝，钩口跨两根时不太好推，有人图快只挂外侧一根。后果：夹持力偏心，背楞单管受扭，夹具钩口被慢慢撑开变形，木梁在背楞上跷脚，墙面上会出现规律性鼓包。怎么避免：钩口必须骑跨两根；如果骑不上去，说明钩口内宽与背楞不匹配，换规格，不要硬装。

错误 5：把夹具当承重件用

为什么会错：有人觉得夹住了就不用再上对拉螺杆，或者用夹具代替背楞扣件。后果：夹具的设计用途是定位与锁紧，不是承受模板侧压力的主受力件，侧压力一大，爪口张开、夹体变形，直接爆模。怎么避免：在方案里把对拉螺杆、背楞、夹具的分工写清楚，夹具不参与受力计算，只跟着螺杆和背楞走。

错误 6：在夹具与背楞之间垫木楔、垫铁片

为什么会错：背楞不直、木梁厚度有偏差，想用垫片找平。后果：传力路径被软材料隔断，楔销的锁紧力被木楔吸收，等于没夹紧；木楔受潮压缩后夹持力继续衰减，浇筑中松脱。怎么避免：偏差用调直背楞或木梁解决；确实需要调整，垫在木梁与面板之间，绝不要垫在夹具与背楞之间。

错误 7：拆模用撬棍别爪口、大锤砸销子

为什么会错：混凝土浆把销子糊住，一时拆不动，现场就上手撬、上大锤。后果：爪口被撬开、销孔被砸变形，一只夹具的寿命直接减半；被撬弯的爪口下次夹不紧，带着隐患重新上墙。怎么避免：拆模前先清掉销孔周围浮浆，用专用冲子从销子小端反向敲出；拆不动就用手锤轻振夹体，不要用撬棍别爪口。

错误 8：新旧夹具、不同厂家的夹具混着用

为什么会错：新采购一批、库房还剩一批，现场混着就上了，方便为先。后果：爪口开档、钩口内宽哪怕差 1–2mm，同一道背楞上的夹持力就不均匀，先松的一定是磨损最重的那批；一旦出现问题，排查时根本定位不到是哪一批。怎么避免：同一道墙、同一层使用同一批次产品；不同批次进场先做试装比对，尺寸有差异的分开使用。

错误动作	直接后果	关键预防动作
爪口未卡翼缘	木梁滑移、翼缘压溃、鼓模错台	首件确认 + 班前交底
楔销半插	夹体松脱、销子飞出伤人	销子外露 5–10mm 为到位标准
用钢筋头代销	销孔撑大卷边，夹具报废	销子 1:1 备齐并多备 5%
只挂一根背楞	背楞受扭、钩口张开	钩口必须骑跨双背楞
当承重件使用	爪口张开、爆模	夹具不计入受力计算
夹具下垫楔片	锁紧力被吸收，浇筑中松脱	垫片移到木梁与面板之间
撬棍别爪口	爪口变形，累计报废	用专用冲子反向敲销
不同厂家混用	夹持力不均，问题难定位	同层同批次，进场先试装比对

六、质量判别与现场简易检测法

工地没有试验室，但有几招不用仪器就能筛出问题件。把这六招做成进场和每周巡检的固定动作，能挡掉大部分隐患。

1. 一看成型面：爪口内侧应是机加工或精铸成型面，R 角圆滑过渡。有砂眼、气孔、裂纹的铸铁件，受力后从缺陷处起裂，这类件不能上墙。
2. 二听敲击声：一只手捏住夹具，另一只手用手锤轻敲夹体。声音清脆结实说明壁厚均匀、内部无缩孔；声音发闷发哑，往往内部有缩孔或壁厚不均，抽出来单独标记。
3. 三试销配合：把楔销插到底再拔出，反复 5 次，看销孔内壁有无明显压痕、孔口有无卷边。合格的销孔只会留下轻微亮痕；出现台阶状压痕说明配合面不正，长期使用会越夹越松。
4. 四试装实梁：拿现场在用的 H20 木梁实装一次，爪口与翼缘的贴合面应达到 80% 以上，推夹具不应有明显旷量。贴合面不到一半，说明爪口开档与木梁不匹配。
5. 五量变形量：用游标卡尺测爪口开档，与出厂尺寸比对。现场建议把开档变化超过原尺寸 2% 作为判废参考口径（最终以厂家标注为准）；到这个量级的夹具即便还能装上，夹持力也已经不可靠。
6. 六称重量：同规格同材质单只重量应当稳定。同批里出现明显偏轻的，先怀疑壁厚或材质缩水，抽出来单独复检，必要时要求厂家提供第三方材质检测报告。

另外提醒一句：累计塑性变形是夹具报废的第一原因，不是断裂。断裂是突发事件，看得见；变形是渐进过程，往往没人管。把变形量检查写进巡检表，比事后补货便宜得多。

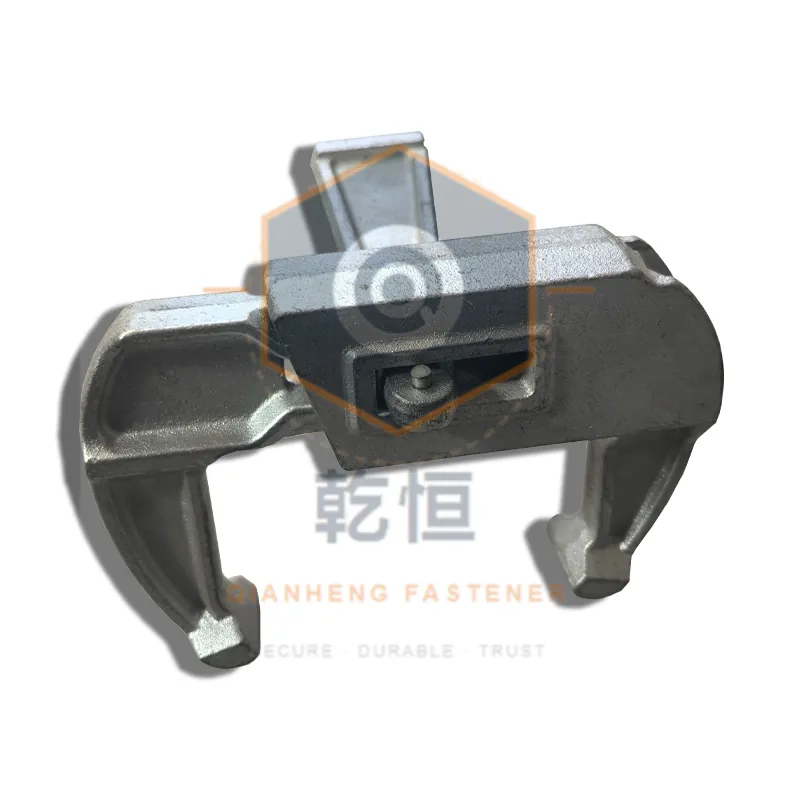

七、拆模、周转与保养：寿命其实由拆模那几分钟决定

1. 拆模顺序不能倒过来

正确顺序是：先松开楔销，再取下夹具，最后拆背楞和木梁。很多人图快，先拆背楞、木梁一起往下拽，夹具还带着销子受力，爪口被硬拽变形。销子拆不动时，用专用冲子从小端反向敲出，销子有锥度，反向敲最省力，正向砸只会越砸越紧。

2. 拆下来当场分三档

现场就分好，不要全扔进一个筐里拉回库房再分。三档标准：可用（无变形、销孔正常、销子齐全）、待修（有浮浆未清、轻微锈蚀、销子缺失）、报废（爪口变形超差、销孔撑大卷边、有裂纹）。待修件当天清理完归位，报废件当场剪角或做标记，避免混回可用件里。

3. 清理与防锈

• 用钢丝刷、铲刀清理混凝土浆，重点清销孔和爪口内侧；不要用火烧、不要用酸洗，火烧会改变材质性能，酸洗会带走尺寸精度。
• 清理后涂一层薄防锈油，雨季、地下室、沿海项目必做；干燥地区的室内库房可以只做清理。
• 夹具与楔销同筐收纳，按规格分筐。混串是下一次进场的第一个麻烦。

4. 码放与库存

木托盘或料架码放，离地 100mm 以上，堆高不超过 1.2m，避免底层长时间受压变形。露天堆放必须苫盖，铸铁件长期淋雨会锈蚀销孔。

5. 周转次数与抽检节奏

Q235 锻压件常规周转 15–20 次，QT450-10 球墨铸铁保养得当可以周转 30 次以上。建议每 5 次周转做一次抽检，抽检比例 5%，重点测爪口开档和销孔配合；超过设计周转次数后按 10% 抽检，不合格率超过 5% 就整批降级。

八、成本与用量核算：算的是全周期账，不是单只报价

1. 用量怎么估

基本算法：夹具数量 ≈ 木梁根数 × 背楞道数 × 1.2。其中 1.0 是基本用量（每根木梁每道背楞一个夹持点），0.2 是对拉螺杆两侧加密和备损。举例：一面墙宽 12m、高 4.5m，木梁按 300mm 间距竖向布置，木梁根数约 41 根；背楞按 600mm 一道，约 8 道；基本用量约 328 只，乘 1.2 约 394 只，按 400 只备货。这只是估算口径，实际以施工方案的立面和夹持点布置图为准。

2. 全周期账要算的六项

成本项	怎么算	容易漏在哪
采购成本	按材质（Q235 锻压 / QT450-10）与规格面议	只比单只报价，忽略材质差异带来的周转次数差异
周转摊销	采购量 ÷ 实际周转次数	按上限次数摊销，实际用不到就失真
损耗补货	按采购量的 8%–10% 计	销子丢失没算进去，临时补货既贵又误工
安装人工	单只约 20 秒，折算到每平方米模板	忽略效率差，以为夹具比铁丝贵
拆模人工	含清浆、分拣、收纳工时	拆模分拣没人算工时，最后全堆在库房返工
返工风险	夹持不牢导致鼓模、剔凿、修补	这是最大的一笔隐性成本，比采购价高出数量级

3. 三个最常见的算错方式

• 只按基本用量下单：没留加密区和备损，现场装到一半停工等货，误工成本远高于多备的那几十只。
• 按最大周转次数摊成本：保养到位的上限不等于每个工地的实际值。核算建议按 20 次的保守值摊销，实际多用就是赚的。
• 只算采购价，不算拆模与返工：一面墙鼓模后的剔凿修补，人工加材料加工期，远超过整面墙夹具的采购金额。把返工风险折算进去，选件的标准就清楚了。

九、FAQ：采购与施工高频问答

Q1：H20 木梁夹具适配什么木梁？其他梁型能用吗？
A：标准 H20 木工字梁即插即用，爪口开档按翼缘厚度匹配。H16、H25 或其他非标梁型需要提供梁的实际截面尺寸（梁高、翼缘宽、翼缘厚）按图定制，不要拿标准件硬装。

Q2：Q235 锻压和 QT450-10 球墨铸铁怎么选？
A：常规周转项目选 Q235 锻压即可，韧性好、单价友好；高周转、高要求工程选 QT450-10 球墨铸铁，抗拉强度 ≥450 MPa，抗变形能力更强，适合需要反复拆装几十次的木梁模板体系。

Q3：一只夹具能承受多大荷载？能替代对拉螺杆吗？
A：不能替代。夹具是定位与锁紧件，负责把木梁锁在背楞上；承受混凝土侧压力的主受力件是对拉螺杆和背楞。允许荷载以厂家标注为准，模板方案里不要把夹具计入受力计算。

Q4：H20 木梁夹具一般能周转多少次？
A：Q235 锻压件常规周转 15–20 次，QT450-10 球墨铸铁保养得当可以周转 30 次以上。做成本核算时建议按 20 次的保守值摊销，更稳妥。

Q5：木梁端部对接接长，只靠夹具行不行？
A：不行。接缝两侧各设一只夹具、并控制接缝到最近夹持点的距离，只是保证接长段不松动；接缝附近仍需按施工方案补支撑，不能让夹具把接长段吊住。

Q6：为什么楔销打紧后拆模拆不下来？
A：多数是销孔被混凝土浆糊死，或者销子被打变形卡住。拆模前先清掉销孔周围浮浆，用专用冲子从销子小端反向敲出；拆不动就轻振夹体，不要用撬棍别爪口，一别就变形。

Q7：交期多久？可以免费拿样试装吗？
A：常规规格现货 3 天内发货，非标定制按图纸排产 7–15 天。支持免费寄样，收到样品可以拿现场在用的 H20 木梁实装试夹，核验爪口贴合度和楔销配合松紧；也可以预约进厂看生产线和加工设备。

十、下一步怎么做：三个动作落地

把这篇指南变成现场动作，只需要三步。第一步，报参数：把木梁型号与实测翼缘厚度、背楞形式（双钢管还是双槽钢、管径多少）、用量估算报给厂家，让厂家确认钩口与爪口规格，避免到场返工。第二步，先试装：正式下单前拿样品配实际木梁试装一次，爪口贴合度、楔销配合松紧当场就能判断，这一步省不得。第三步，把交底贴到现场：把第五节那八条常见错误打印出来贴在加工棚，比开会讲十遍管用。
